SM IE: Travaux sur la distribution primaire, encore

Je fais appel à mon ami Philippe pour la dépose de l’ensemble. Ceci se fait sans trop de problèmes. Je pensais pouvoir laisser en place les premiers éléments de la ligne d’échappement mais finalement ça ne passe pas du côté droit, il a donc fallu déposer le morceau de ce côté, ce qui n’a pas été facile.

smie_329

Voici le moteur immédiatement après la dépose

smie_330

Le compartiment est vide tout à coup

smie_331

Je positionne le moteur à un endroit un peu plus pratique, bien que de toute façon la place est comptée

smie_332

Voilà ce que ça donne, et c’est ce manque de place qui faisait que je ne voulais pas déposer le moteur initialement

smie_333

Vue d’ensemble du chantier de nettoyage à venir !

smie_334

smie_335

Du côté gauche, la graisse du cardan est partout, j’avais manifestement mal positionné ou serré le collier de serrage

smie_336

Maintenant que tout est déposé, il faut trouver une solution pour le couvercle de pompe à eau.

smie_337

Le principe est de percer et tarauder les « oreilles » du couvercle pour les utiliser comme extracteur

smie_338

Mon père a fait modifier deux tarauds (embout plat) et fait fabriquer les deux pièces en haut à droite pour visser dans les couvercles

smie_339

Il a fallu que je découpe le couvercle pour avoir de la place pour percer et tarauder. Une fois fait, je visse, les oreilles plient légèrement mais le couvercle ne semble pas bouger

smie_340

Donc je dois créer plus de points d’extraction. Je commence par le bas qui me semble être la partie la plus « collée »

smie_341

Ça ne bouge toujours pas, alors je perce et taraude d’autres points

smie_342

Je continue avec le haut, puisque ça ne bouge toujours pas

smie_343

5 points d’extraction ne sont toujours pas suffisants, je vais même casser le filetage du haut, que je n’avais pas vraiment réussi

smie_344

Donc je perce encore pour obtenir 6 points d’extraction…

smie_345

… et cette fois le système fonctionne…

smie_346

… et ce maudit couvercle finit par sortir, enfin. Il m’a fait perdre énormément de temps

smie_347

Je poursuis avec le dépose de la turbine de la pompe, avec l’extracteur original que j’ai pu emprunter. Merci Claude

smie_348

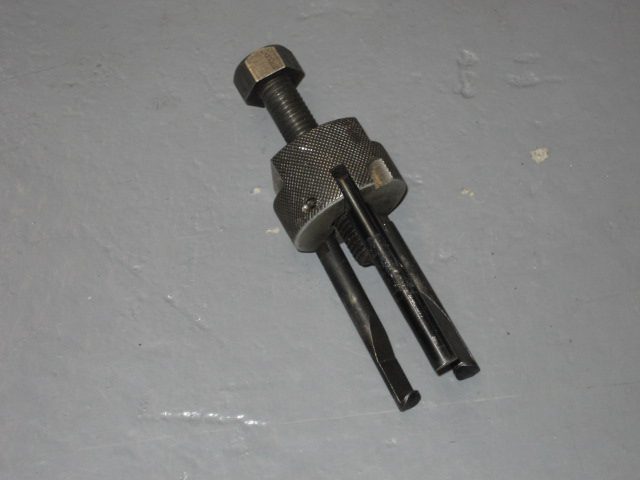

Il est bien sûr particulièrement bien adapté à l’opération (puisque les points d’extraction ne sont pas à un angle habituel)

smie_349

Le turbine vient sans forcer

smie_350

Et voici enfin ce à quoi je voulais accéder depuis longtemps ! Ça m’a l’air en très bon état

smie_351

Voici l’intérieur du carter de distribution, avec la pompe à huile notamment

smie_352

Le carter d’huile est propre, pas de grosse couche de dépôts au fond

smie_353

Le tendeur semble en un seul morceau, ce n’est pas toujours le cas sur les SM

smie_354

Le limiteur est aussi en un seul morceau

smie_355

Je suis surpris de trouver un « petit » axe de pompe huile, je m’attendais au modèle renforcé, je le changerai mais pour l’instant je n’arrive pas à le déposer (encore un morceau récalcitrant 😉
