SM IE: Suite des travaux sur le système de climatisation

Suite à la fuite apparue lors des tests d’étanchéité réalisés plus tôt et selon les conseils du spécialiste à qui j’ai fait appel, je décide de remplacer la totalité des tuyaux, en espérant éliminer la fuite et fiabiliser le système.

smie_283

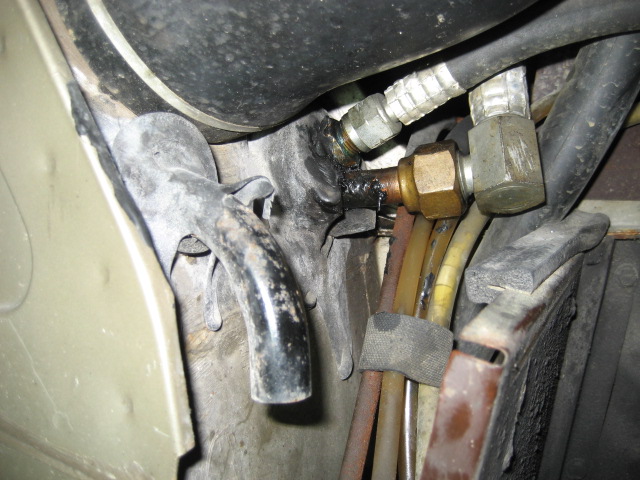

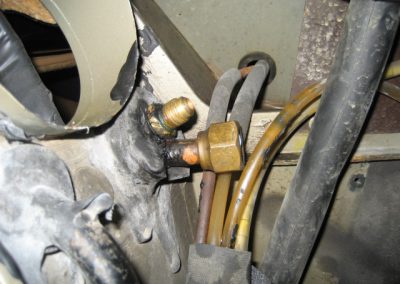

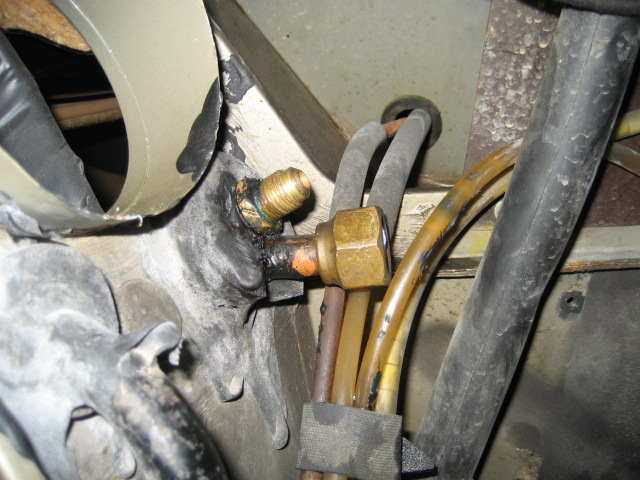

Je commence par les connexions à l’évaporateur, ce sont les plus difficiles d’accès

smie_284

La déconnexion n’est pas simple avec le peu de place qu’il y a autour

smie_285

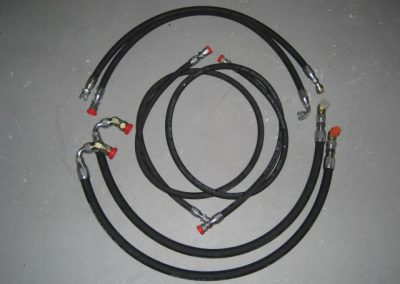

J’ai fait préparer tous les tuyaux, pour mes deux SM, mais c’était une erreur car il a fallu ensuite que je fasse faire plusieurs modifications, en double !

smie_286

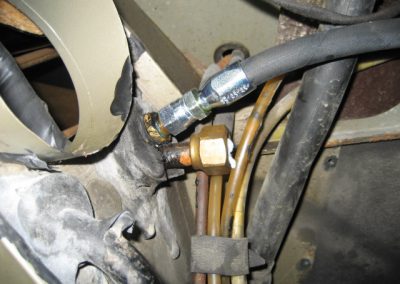

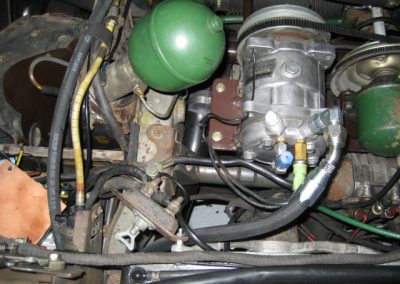

Une fois les tuyaux prêts, je commence l’installation

smie_287

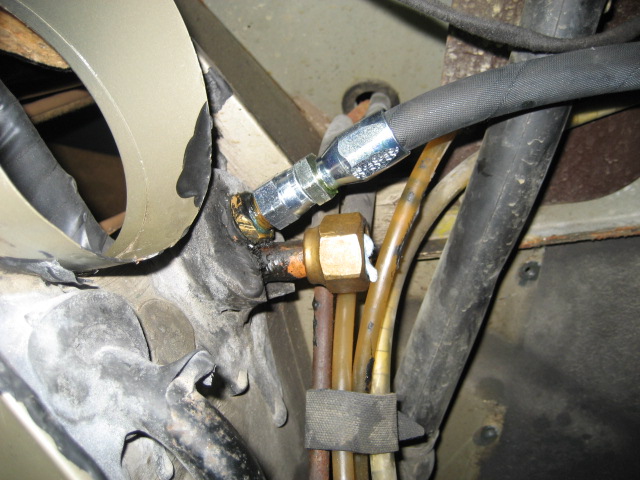

Exemple de modification, sur le compresseur, cette connexion a 45 degrés ne convient pas tout à fait

smie_288

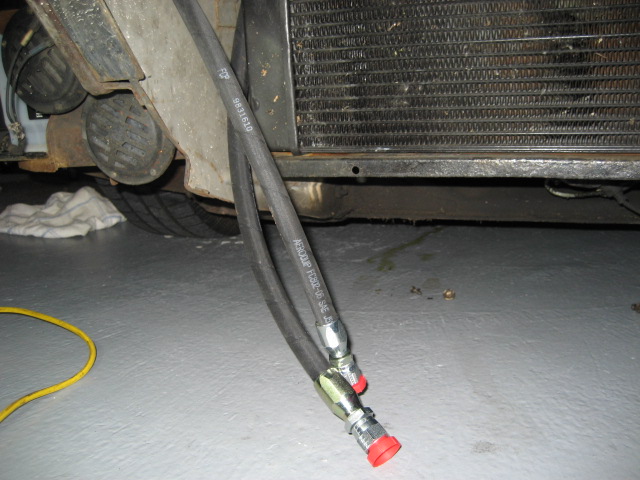

Ici les tuyaux du condenseur et de la cartouche déshydratante

smie_289

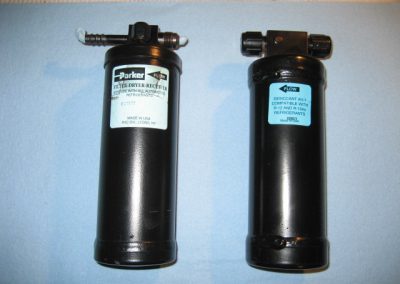

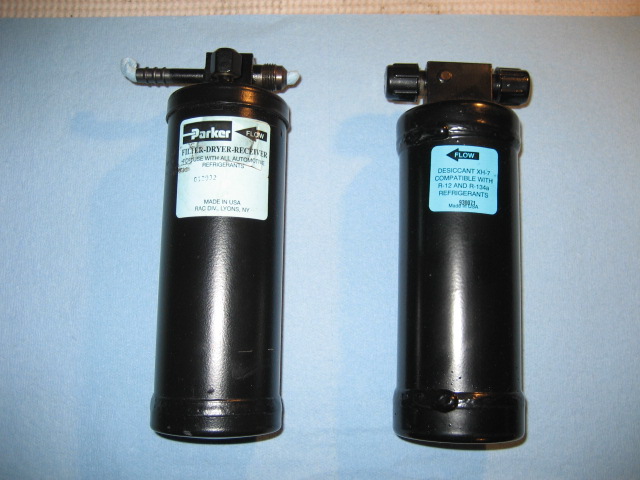

J’ai été obligé de remplacer la cartouche toute neuve pour une modèle vissé des deux côtés car les tuyaux modernes ne conviennent pas à des connexions emmanchées

smie_290

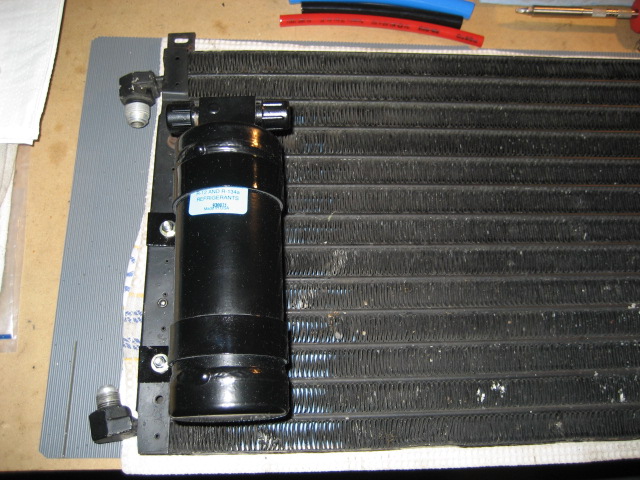

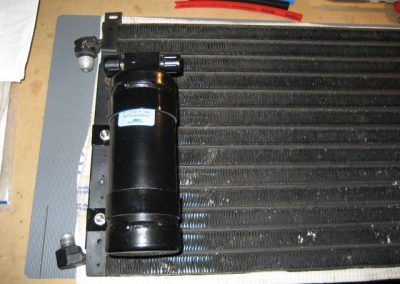

J’en profite pour repeindre les supports de la cartouche et faire une installation propre

smie_291

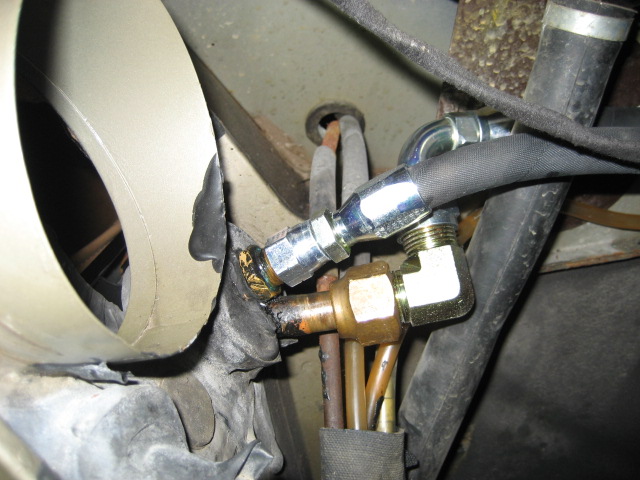

Les tuyaux étant plus rigides et les connexions plus longues, je n’arrive pas à connecter comme c’était fait à l’origine, je dois utiliser deux connexions à 90 degrés

smie_292

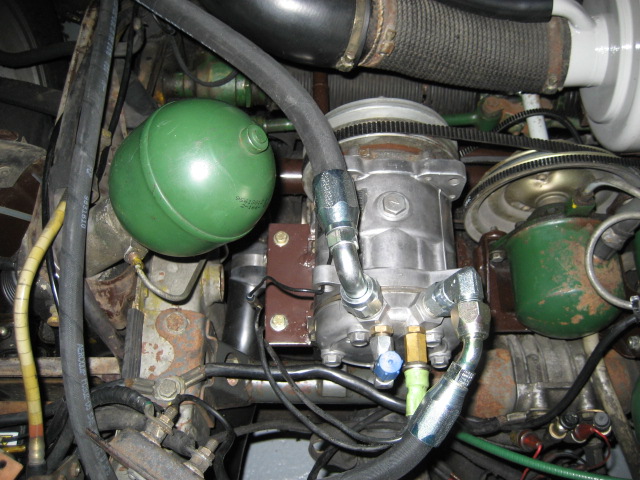

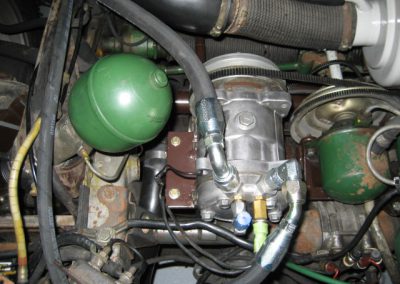

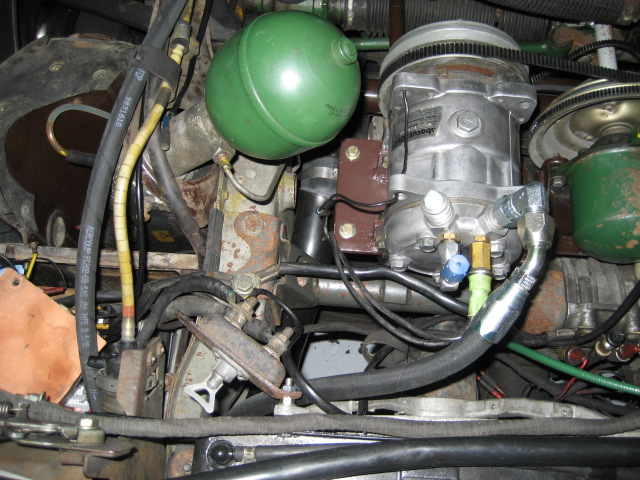

Sur le compresseur, il y a moins de problèmes car plus d’espace autour

smie_293

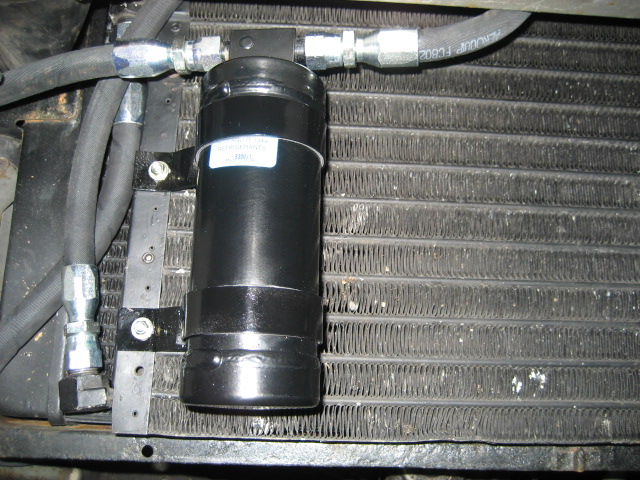

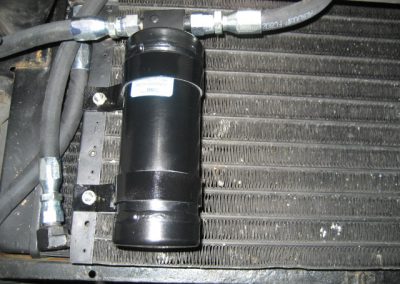

Autour du condenseur et de la cartouche déshydratante, les nouveaux tuyaux me donnent beaucoup de fil à retordre

smie_294

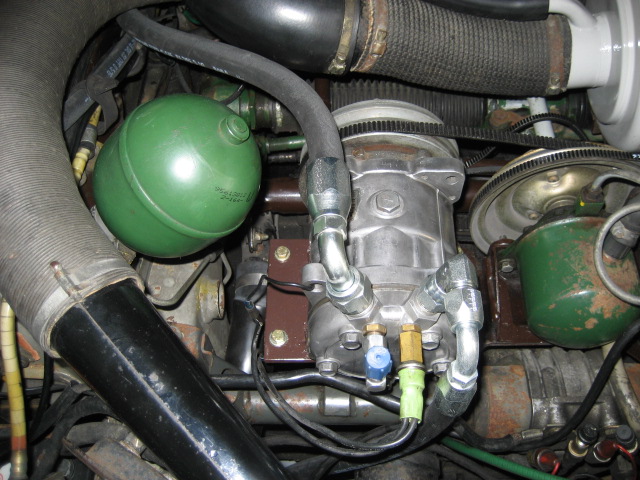

Après plusieurs modifications des tuyaux, je finis par tout connecter de manière à peu près satisfaisante

Les tuyaux modernes de climatisation sont beaucoup plus rigides que les anciens car ils ne sont pas qu’en caoutchouc, ils ont notamment un intérieur en matière plastique semblable à du nylon (ou quelque chose du genre). Ils seront nettement plus étanches, c’est sûr, mais du coup faire fabriquer les nouveaux tuyaux à l’identique des anciens ne suffit pas à garantir un bon montage. De plus, les connexions sont plus longues et limitent les possibilités d’installation aux endroits confinés, comme il y en a beaucoup sur une SM. Cette installation a donc nécessité de nombreuses adaptations et corrections, au niveau de la longueur des tuyaux et de l’angle des raccords de connexion.

Finalement, je suis retourné chez le spécialiste de climatisation pour faire un nouveau test de fuite et, devinez quoi, on a découvert deux fuites ! La première se situe sur une des connexions du compresseur. On déconnecte puis connecte à nouveau soigneusement et la fuite disparaît. Mais la deuxième fuite est plus complexe. Elle se situe sur la cartouche déshydratante et elle s’explique par la longueur du filetage de la cartouche, qui n’est pas assez long et donc la connexion n’est pas bonne. Je n’ai pas encore de solution pour résoudre ce problème. J’ai utilisé un tuyau « souple » à la place du tuyau original rigide, ce n’était peut-être pas une bonne idée. Je vais donc essayer de convaincre mon fournisseur de tuyaux de me fabriquer un tuyau rigide en récupérant les connexion originales, mais quand je lui avais posé la question initialement, il m’avait dit qu’il ne pouvait pas le faire. Je ne peux pas reposer le tuyau original car il est endommagé (plié).
