Notez que j’utilise de la peinture polyuréthane préparée selon le code couleur RAL 6020. J’ai trouvé ce code sur divers forums consacrés à la Traction, il donne un résultat très satisfaisant.
15six_209

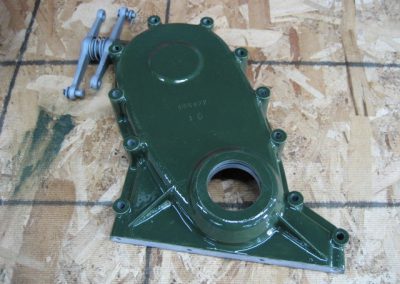

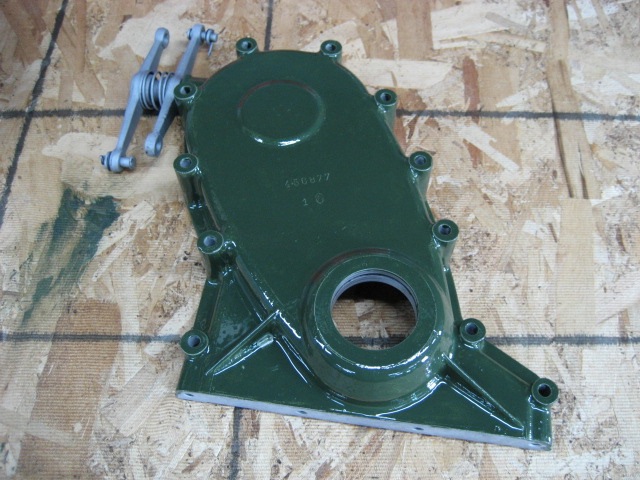

Voici le carter de distribution après sablage et peinture, au pinceau
15six_210

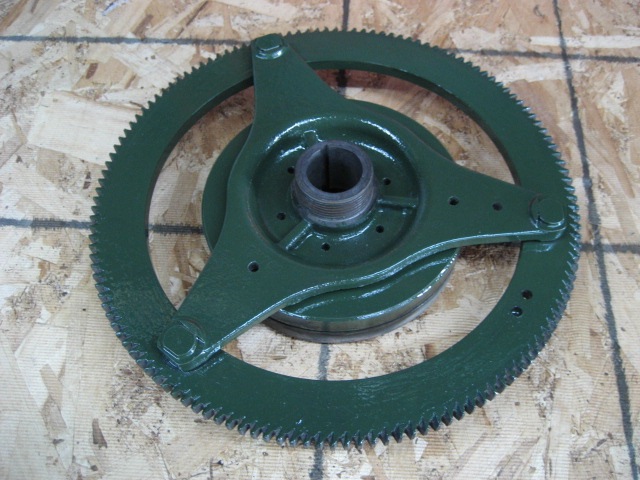

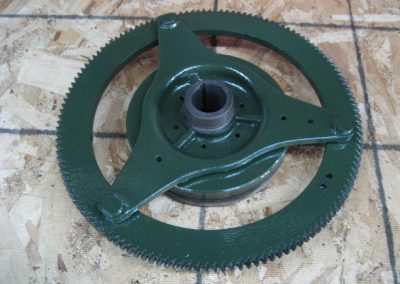

Ici la couronne peinte également
15six_211

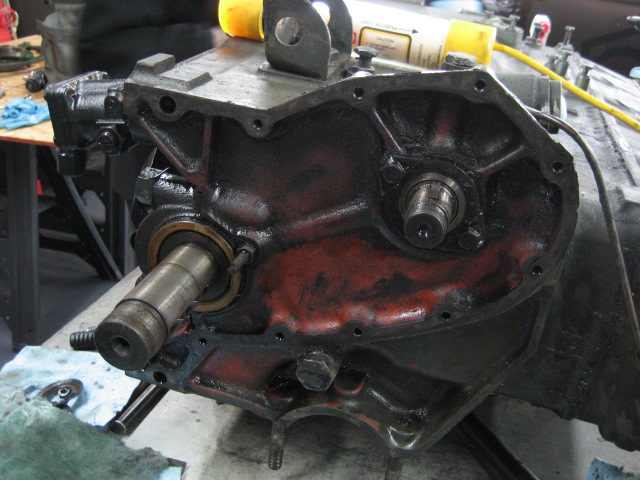

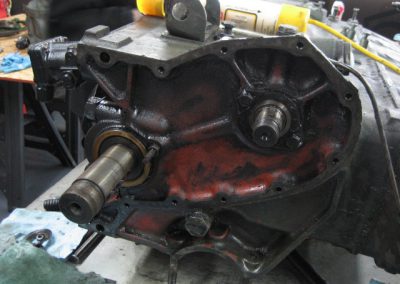

Avec Claude, on commence ici
15six_212

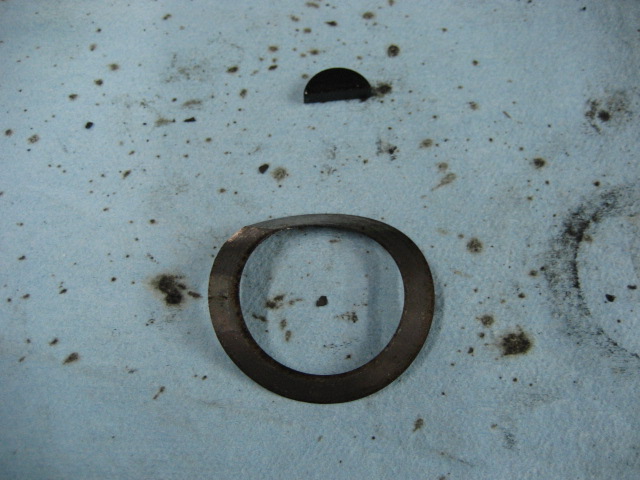

Après analyse du jeu du vilebrequin, Claude décide d’enlever une des rondelles de réglage pour réduire un peu le jeu. Chaque rondelle fait à priori 0,05 mm d’épaisseur
15six_213

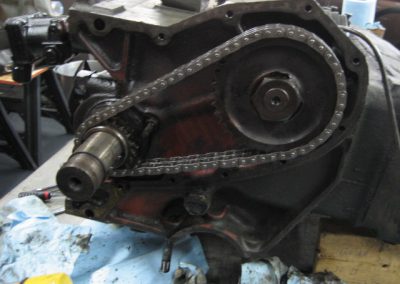

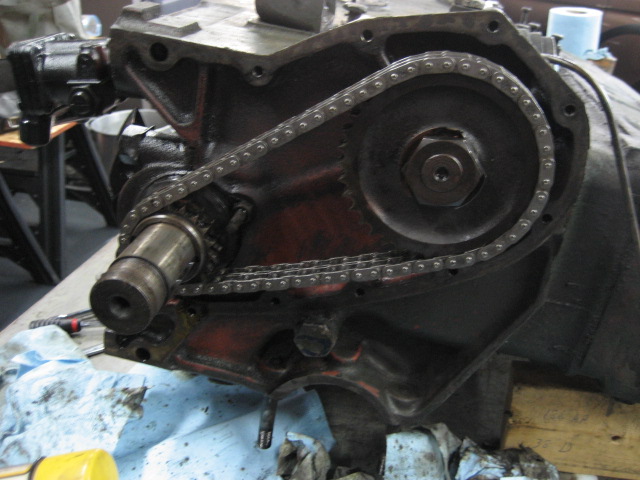

Ensuite c’est le remontage des pignons avec la chaîne neuve. Le serrage du pignon à droite est plutôt « musclé », réalisé avec un bras de levier impressionnant
15six_214

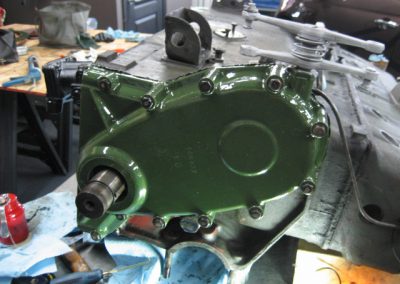

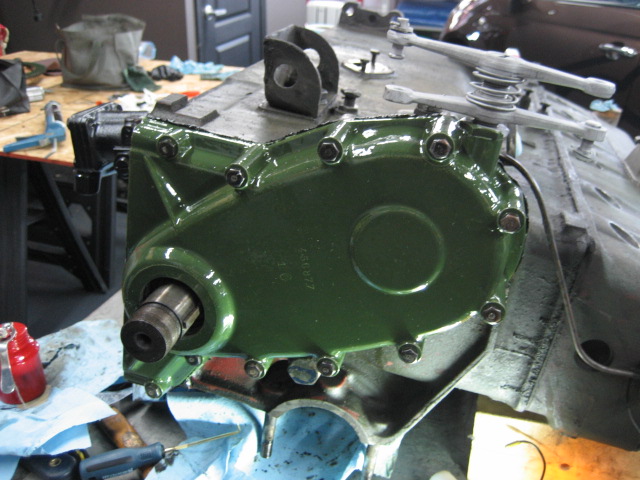

Ensuite on referme…
15six_215

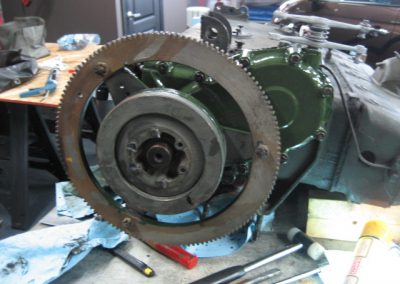

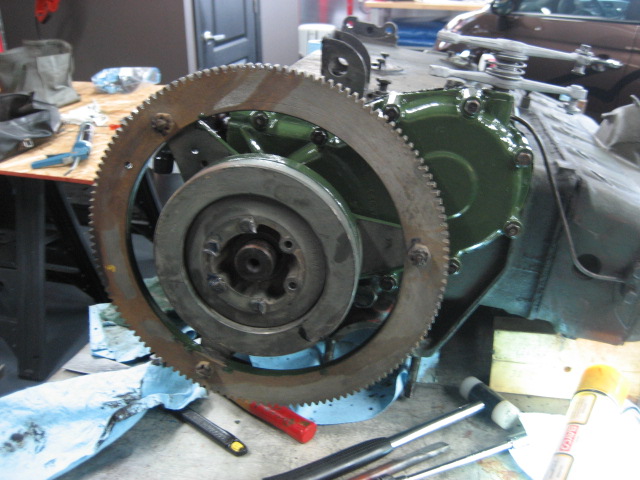

… et on installe la couronne avec, là encore, un serrage très musclé de l’écrou crénelé
15six_216

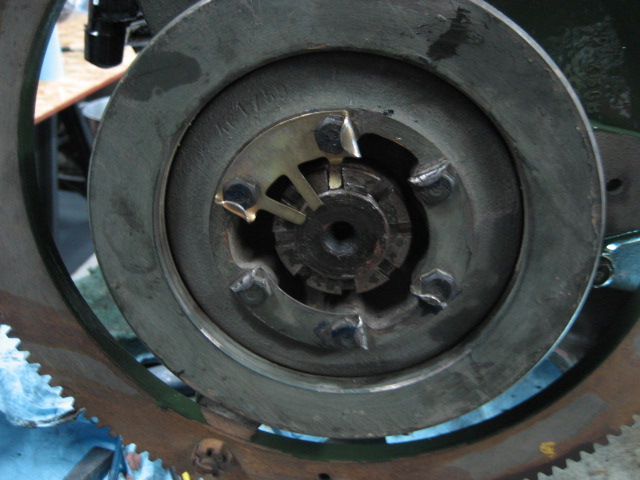

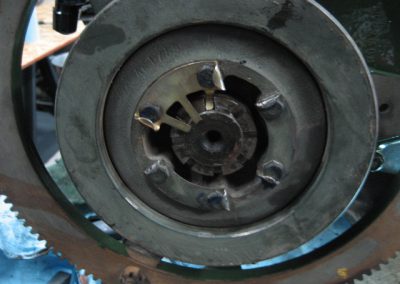

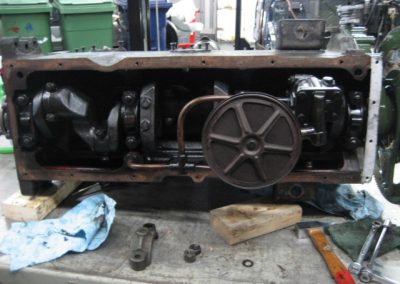

J’ai même installé une plaque d’arrêt toute neuve, c’est le super luxe 😉
15six_217

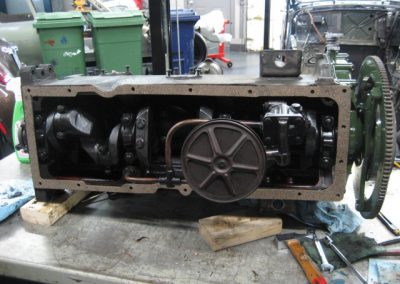

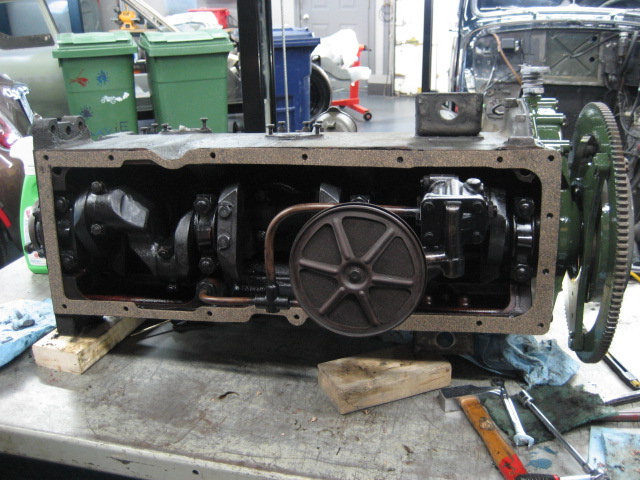

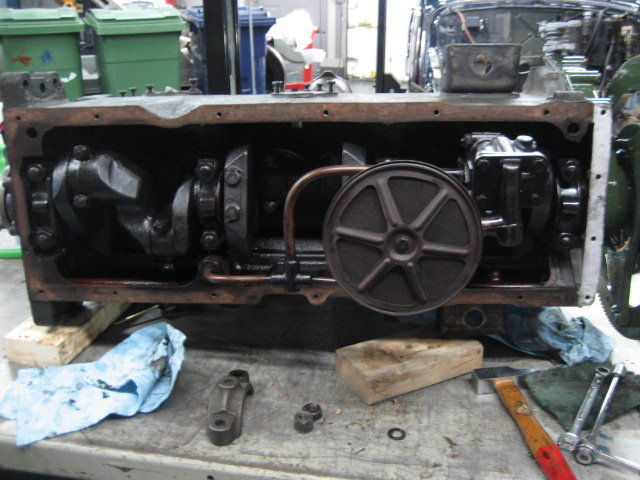

Avant de fermer le bas moteur, on réinstalle la crépine de la pompe à huile, qui avait besoin d’un gros nettoyage, elle était obstruée sur la majorité de sa surface
15six_218

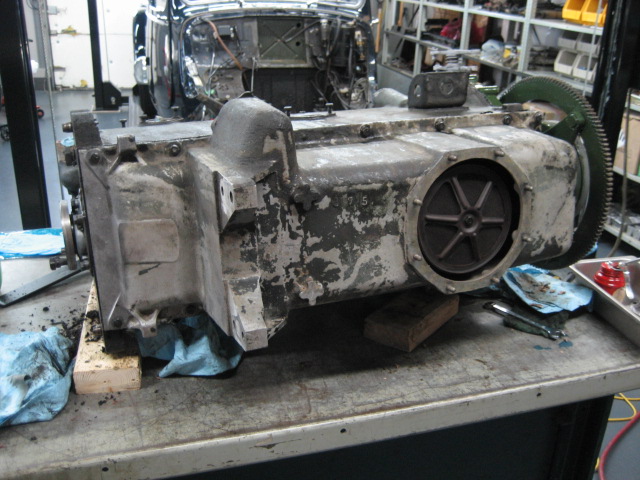

On installe un joint tout neuf…
15six_219

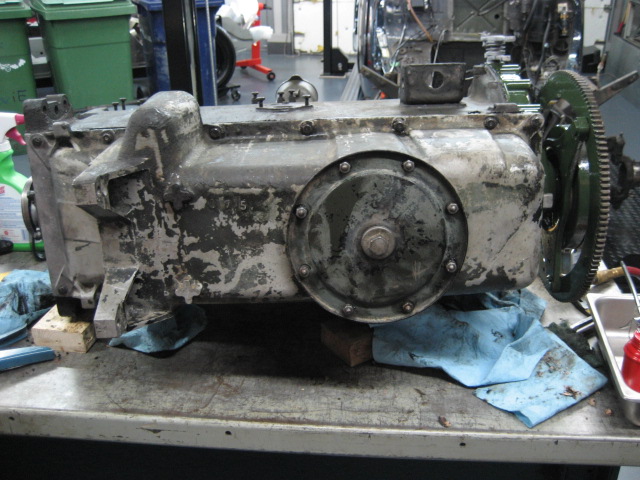

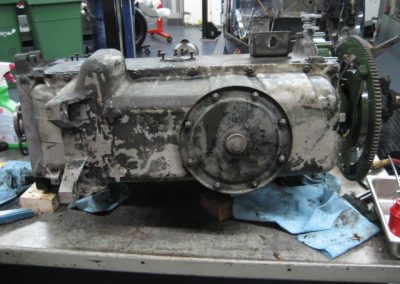

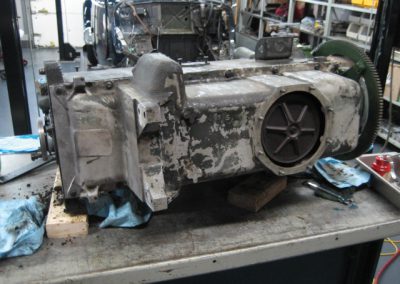

… et on installe le carter d’huile
15six_220
15six_221

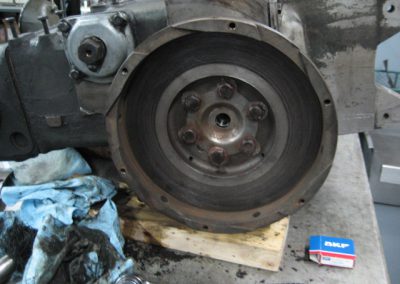

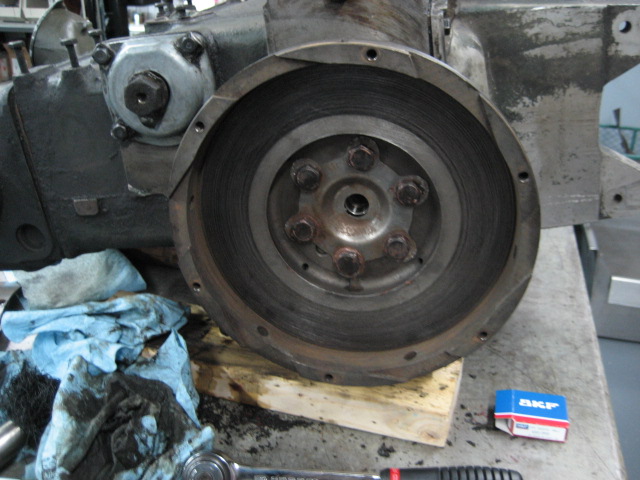

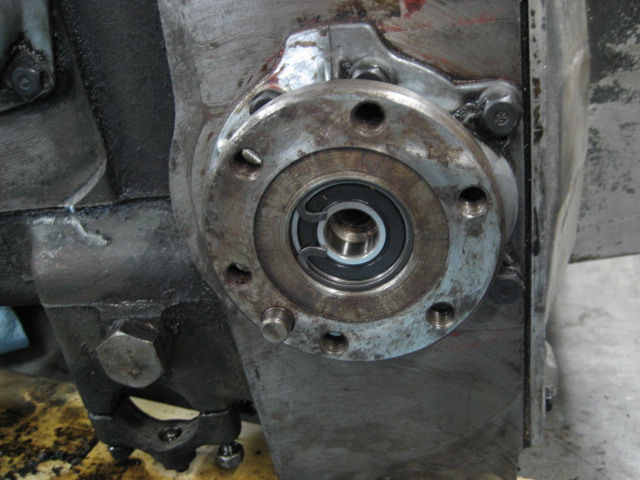

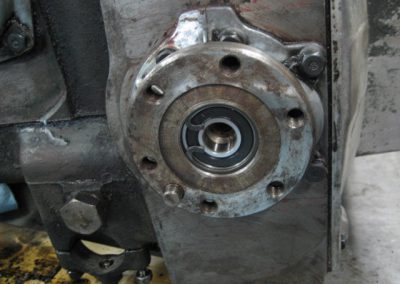

On passe à l’avant et on commence par l’installation d’un nouveau roulement pour l’arbre de la boîte de vitesses
15six_222
15six_223

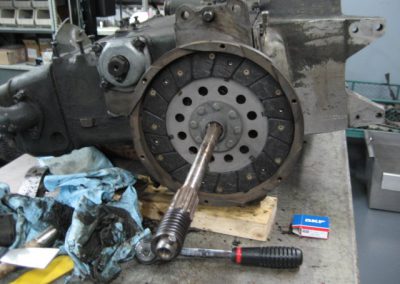

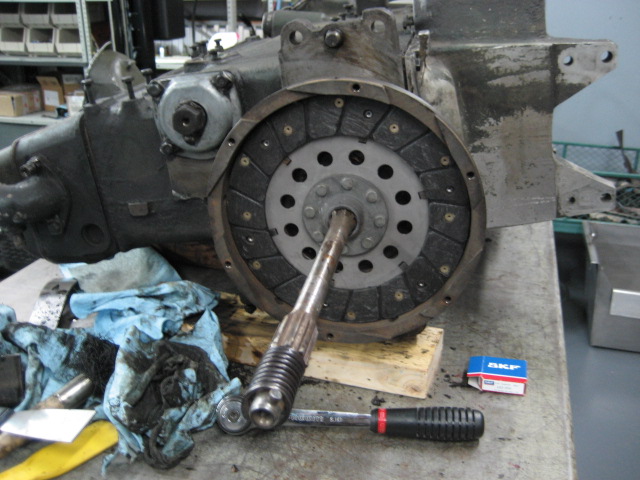

Ici le disque d’embrayage neuf. Nul besoin d’outil de centrage sur une 15, on utilise simplement l’arbre de boîte, merci Monsieur Citroën
15six_224

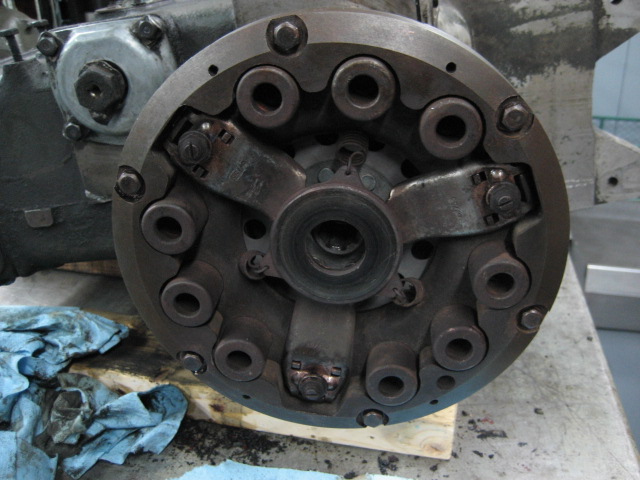

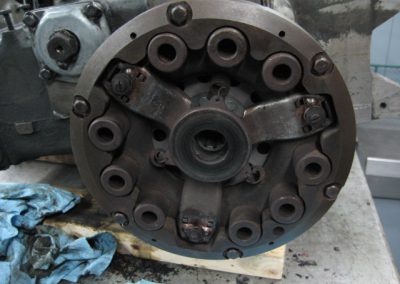

Le mécanisme d’embrayage a été jugé en bon état par Claude alors on le remonte après nettoyage et graissage
15six_225

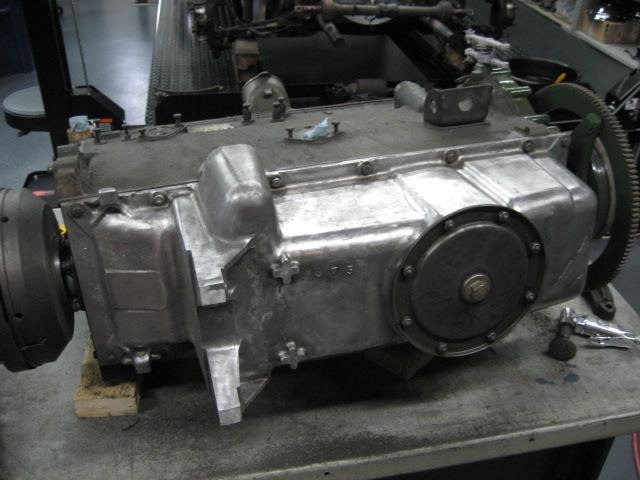

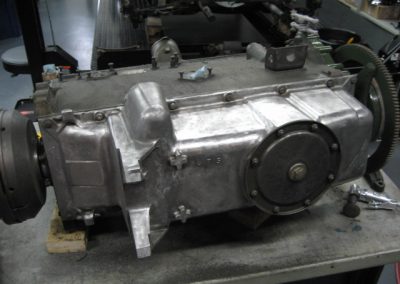

Le moteur étant fermé de nouveau, je me retrouve seul devant une longue phase de nettoyage, qui commence par le carter d’huile
15six_226

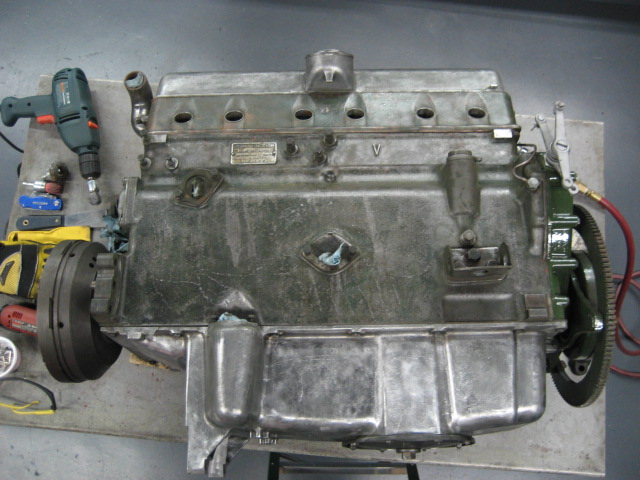

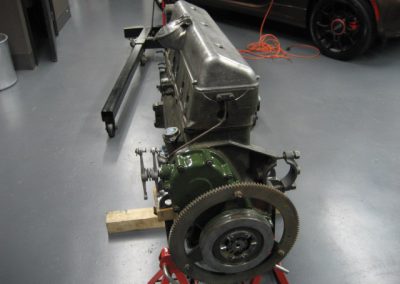

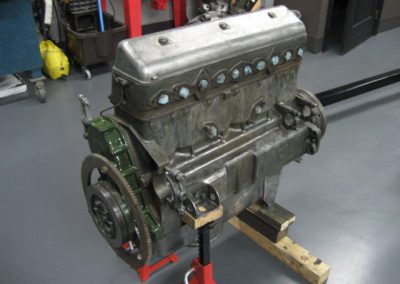

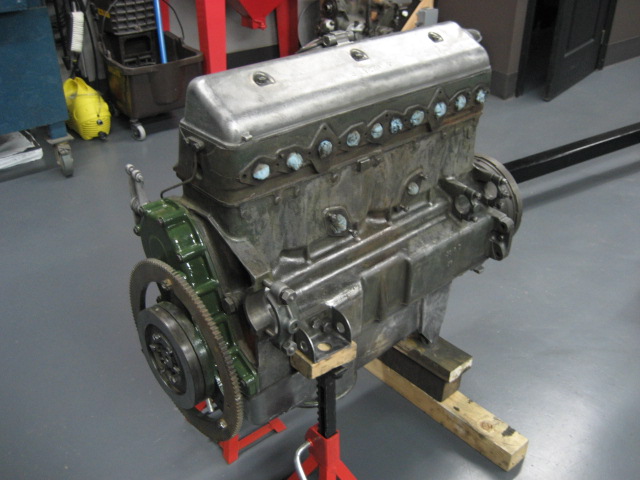

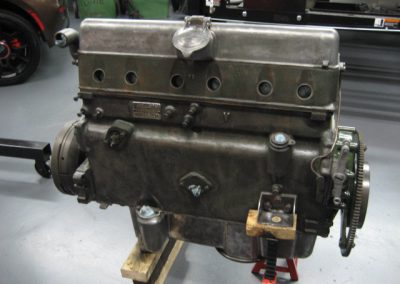

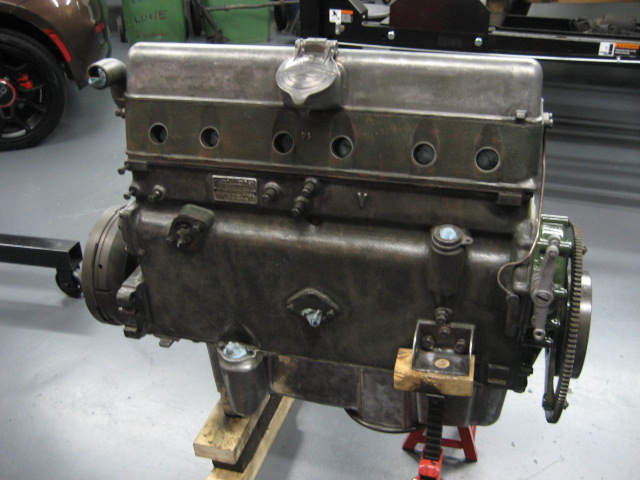

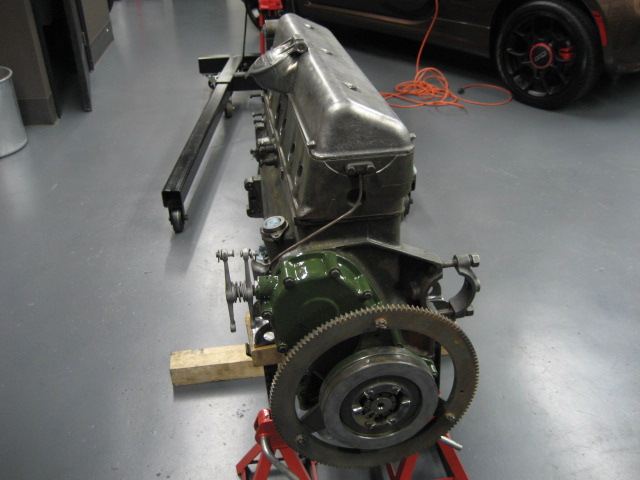

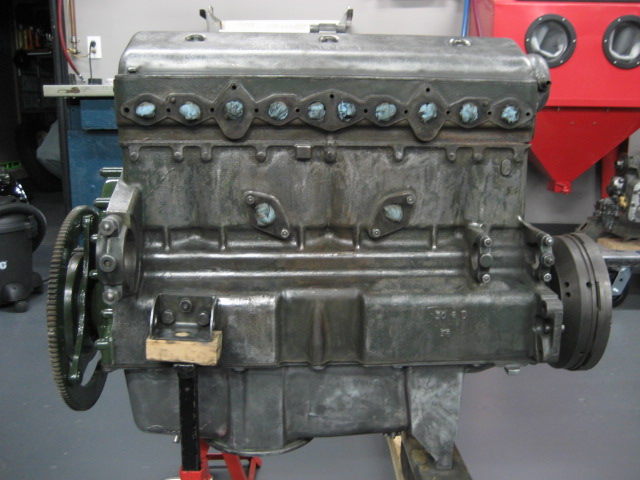

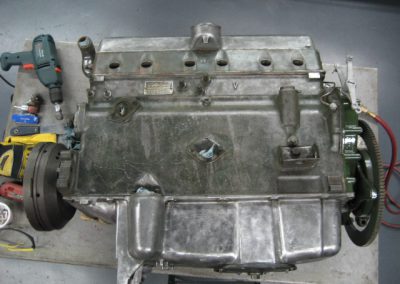

Puis c’est le reste du moteur
15six_227
15six_228
15six_229
15six_230

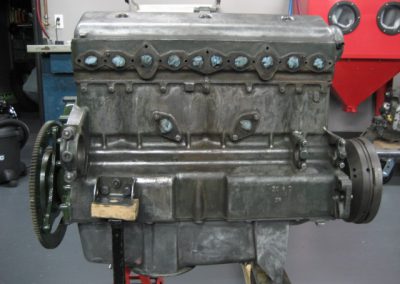

Des heures très ennuyeuses de brossage et grattage pour en arriver à un résultat satisfaisant
15six_231

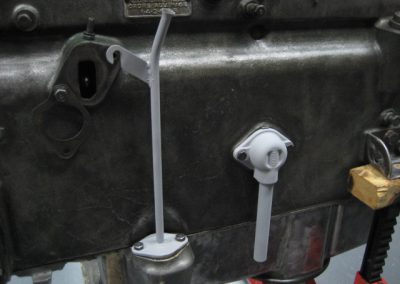

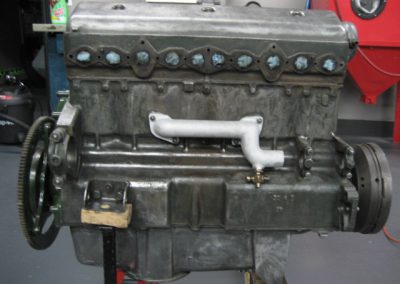

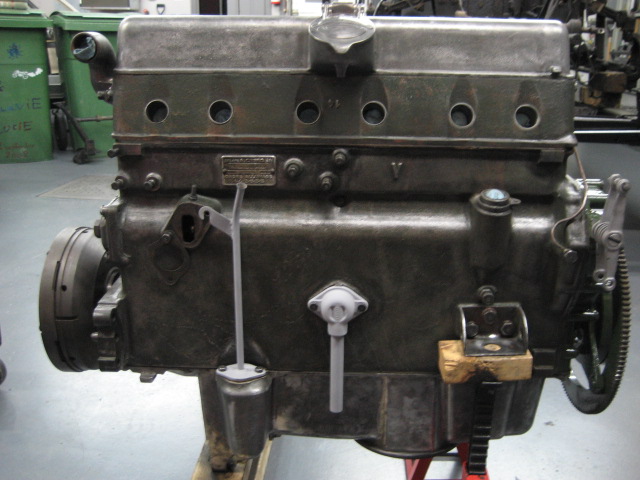

Après les avoir sablées, je remonte quelques pièces sur le bloc parce qu’elles doivent être peintes en même temps
15six_232

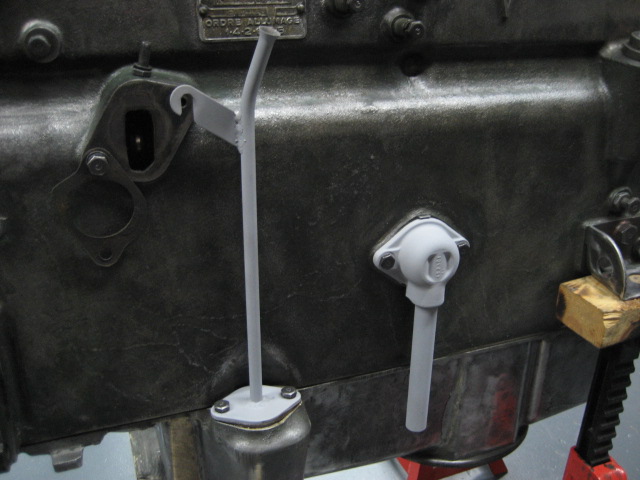

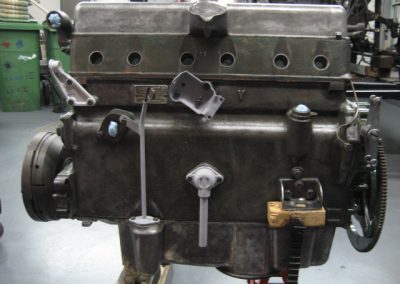

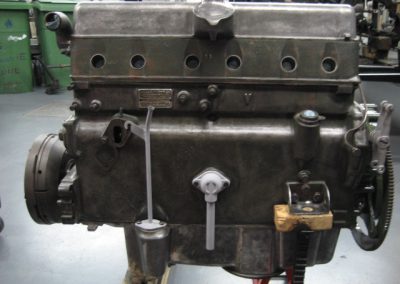

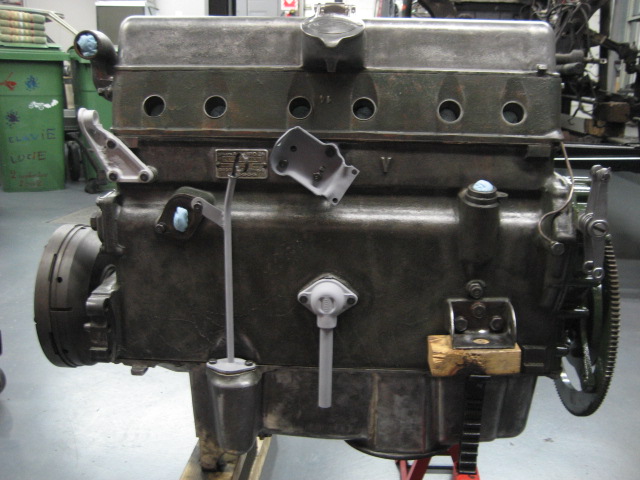

J’ai apprêté les pièces qui étaient pas en aluminium pour qu’elles ne rouillent pas avant que je ne peigne le bloc
15six_233
15six_234
15six_235

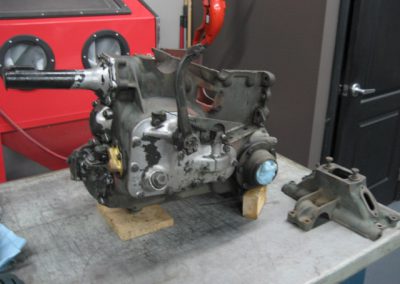

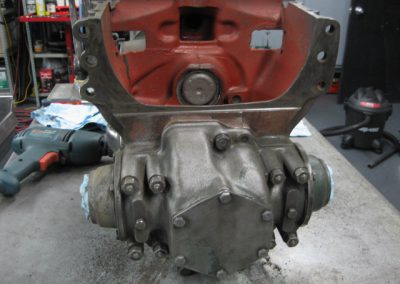

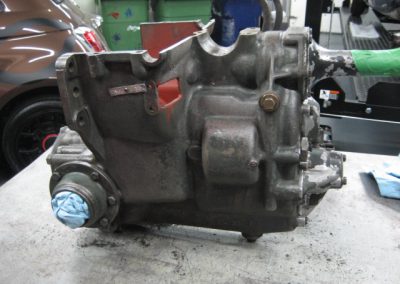

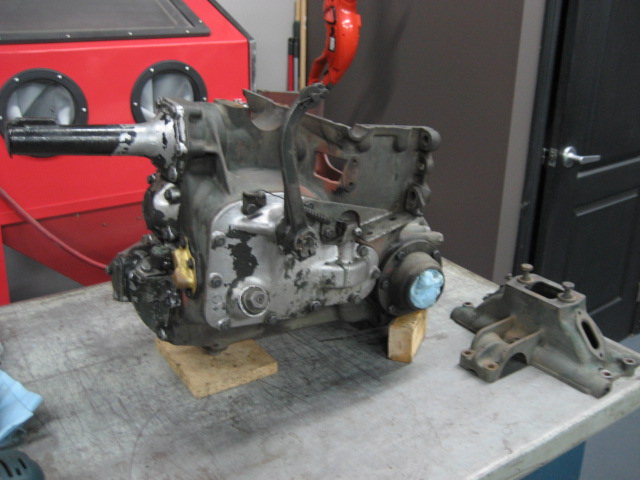

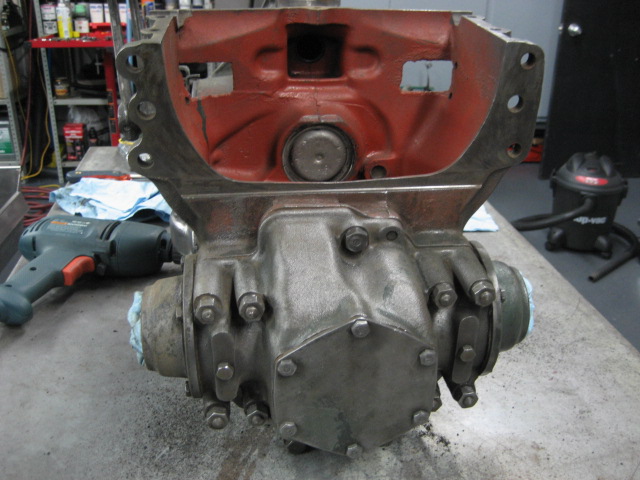

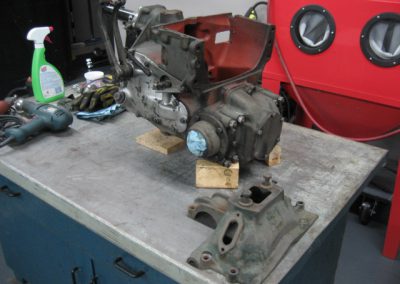

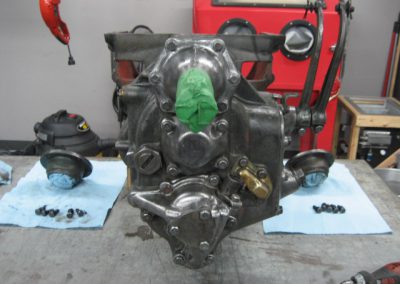

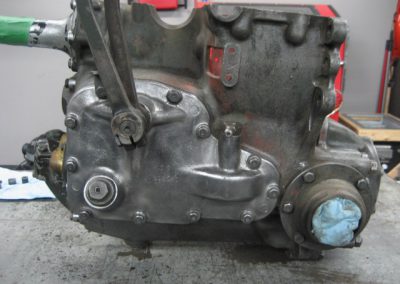

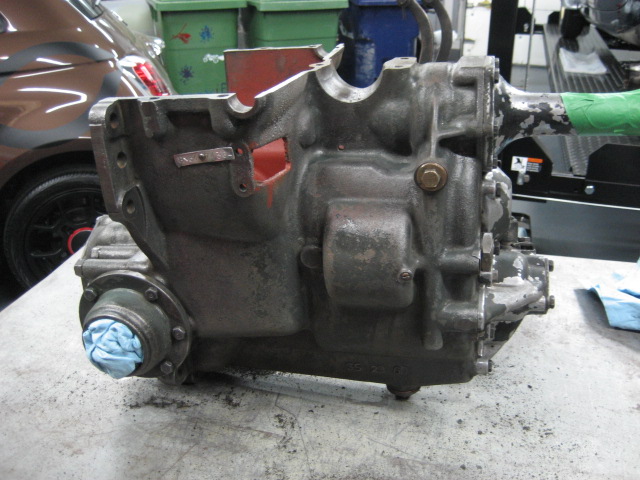

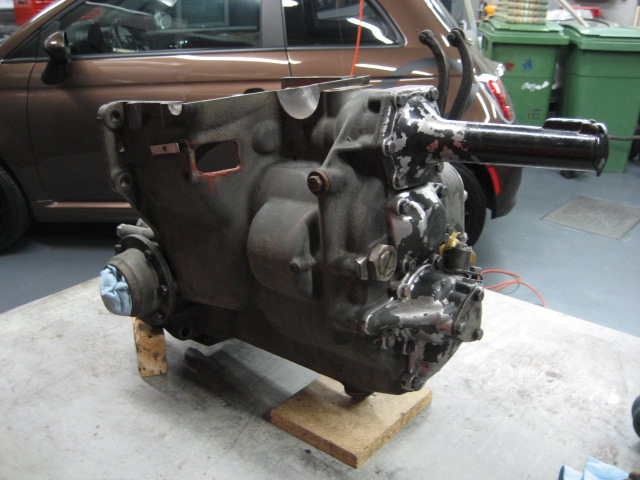

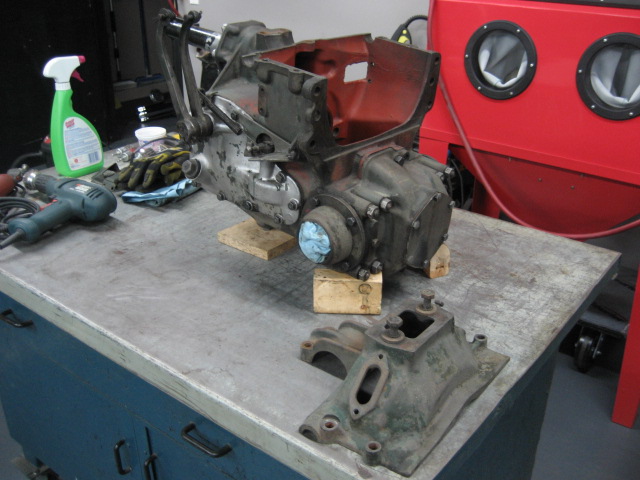

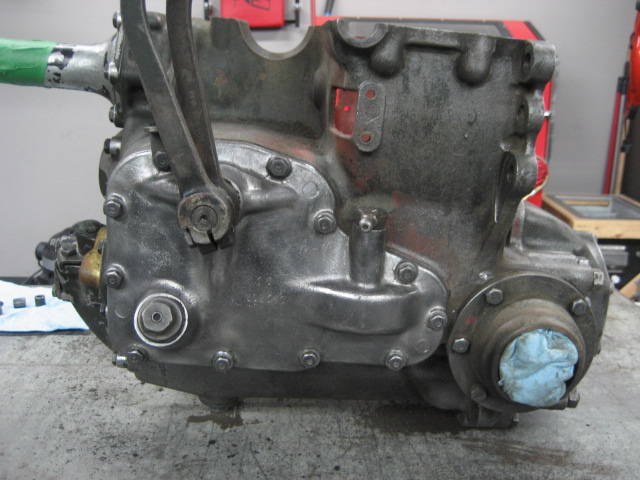

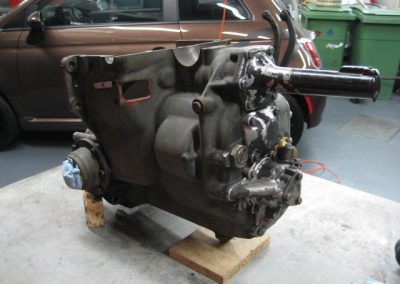

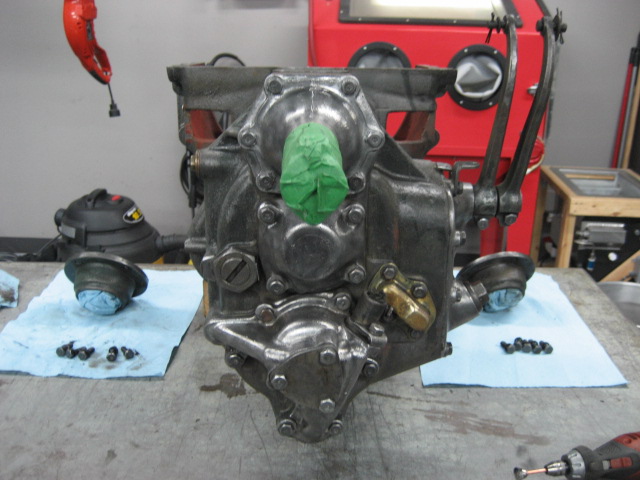

Mêmes opérations de brossage et grattage pour la boîte de vitesse
15six_236
15six_237
15six_238
15six_239
15six_240
15six_241
15six_242
15six_243

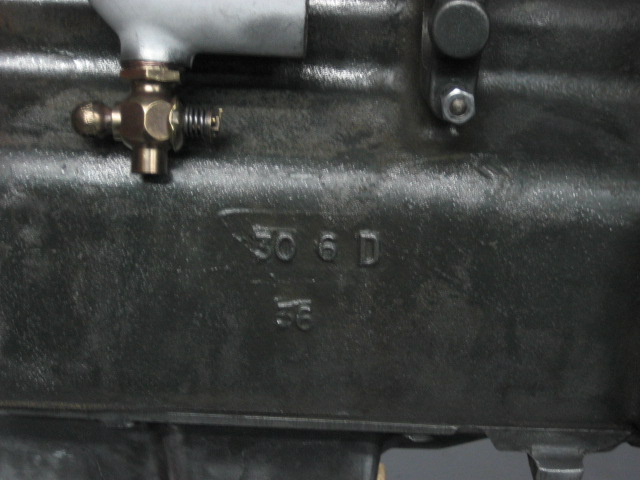

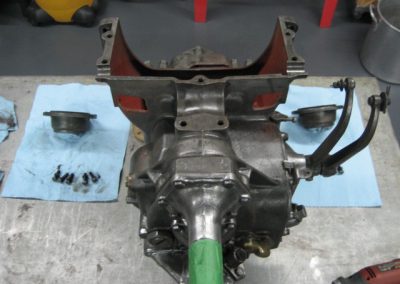

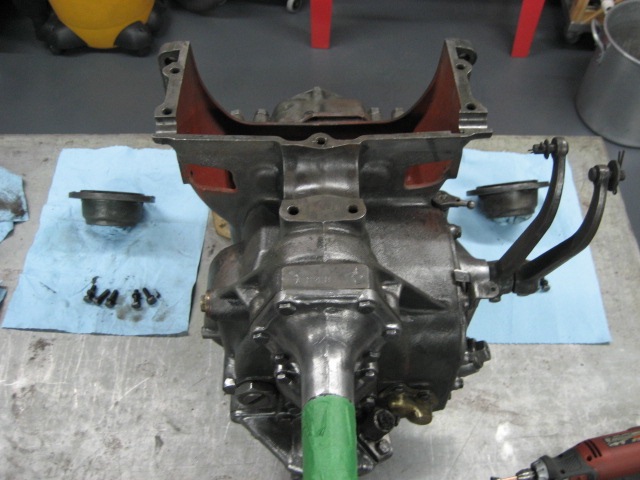

Cette préparation permet de mettre en évidence les marques de fonderie du bloc moteur. Le « 6D » à la fin de celle-ci indique que le bloc a été fondu en juin 1954
15six_244

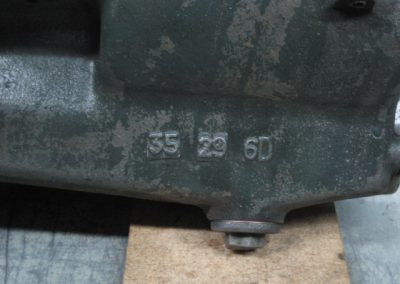

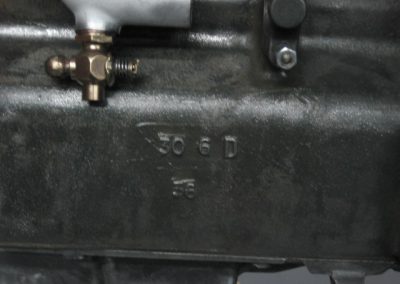

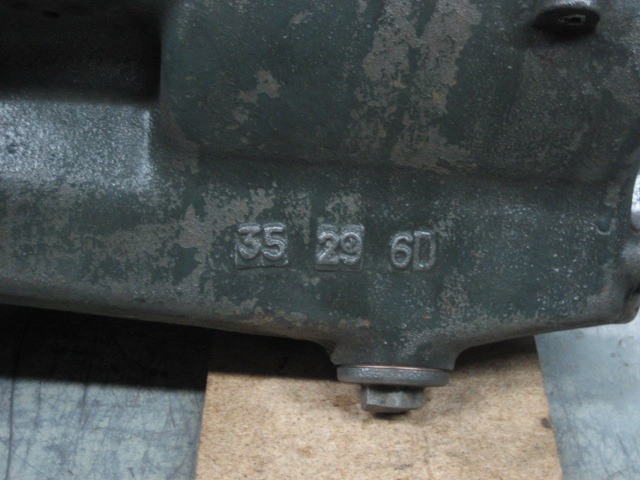

De la même manière, le « 6D » figurant également sur la boîte de vitesses indique la même date de fonderie. Tout porte donc à croire que le moteur et la boîte de vitesses sont d’origine. Bonne nouvelle !
15six_245

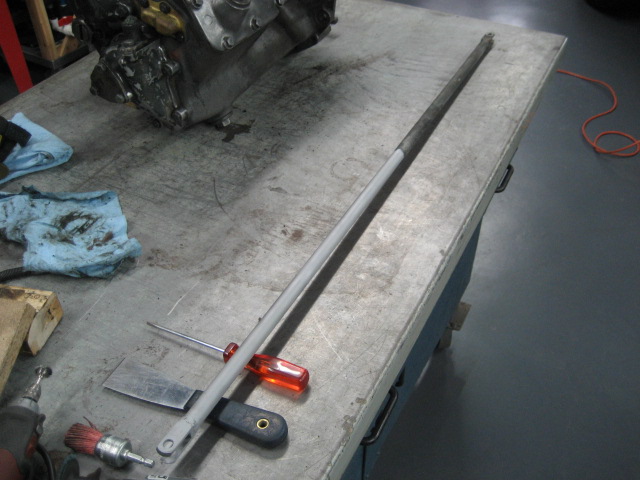

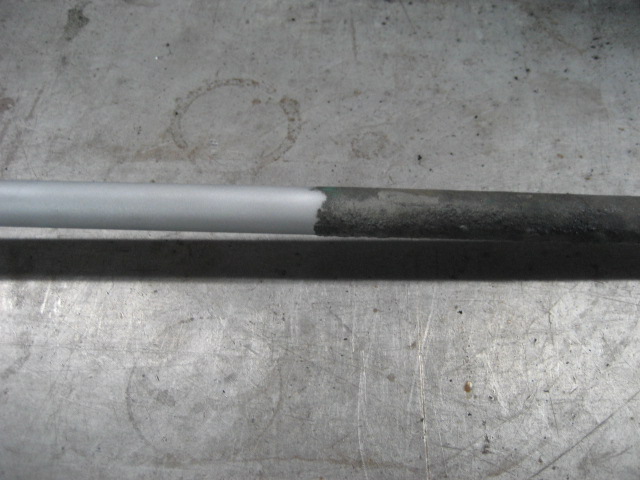

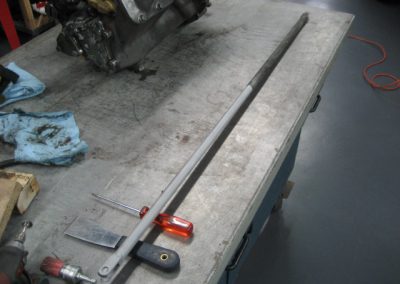

Je poursuis avec le sablage des tiges de commandes de boîte, dont en voici une que j’ai sorti de la cabine de sablage…
15six_246

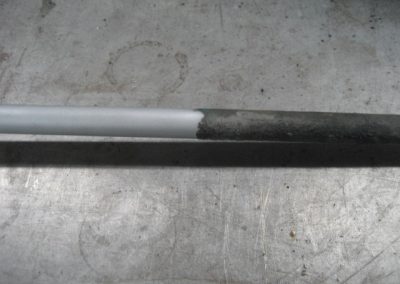

… pour vous montrer à quel point les peinture, crasse et produits non identifiés formaient une couche épaisse, qui a finalement bien protégé les tiges
15six_247

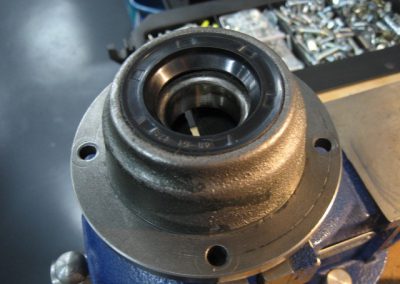

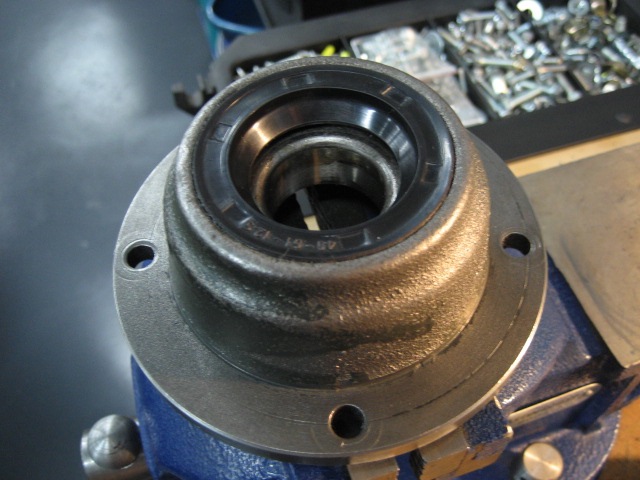

Et puis commence une preuve de force: l’installation des joints spi (ou joints à lèvre) des sorties de boîte. Ça commence pas trop mal, avec un premier joint installé, difficilement, en utilisant un roulement de roue comme surface d’appui et en tapant au marteau assez virilement…
15six_248

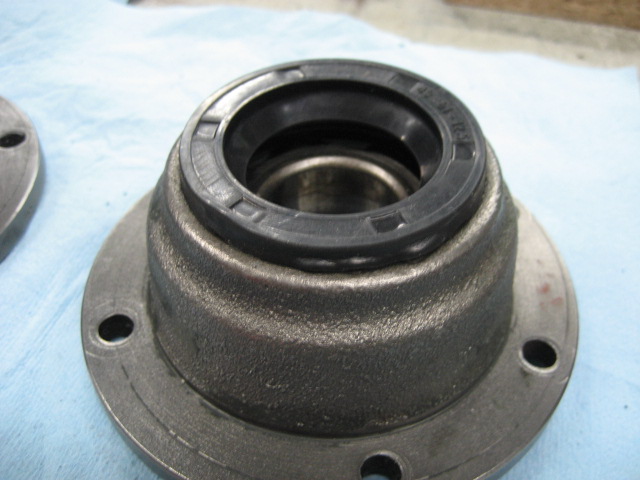

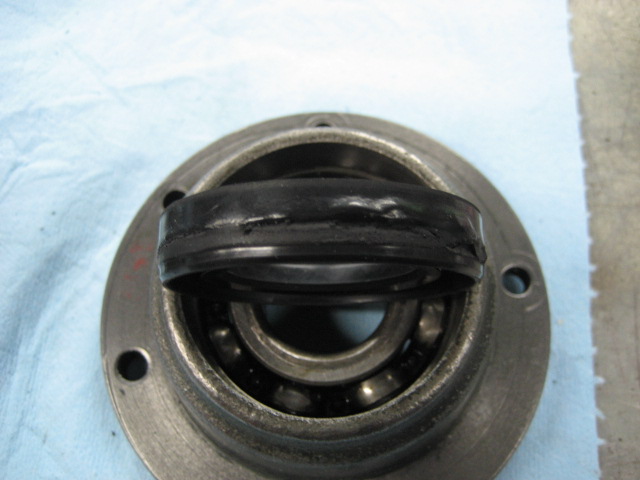

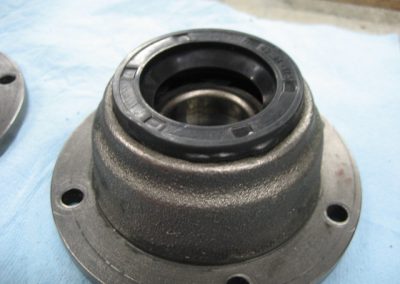

… mais ensuite rien ne va plus, j’endommage les trois joints que j’ai en réserve, comme celui-ci
15six_249

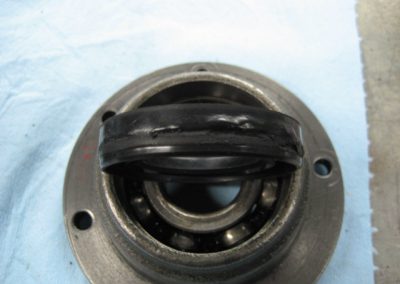

Une fois déposé, on voit bien que tout le contour du joint est endommagé, il est manifestement trop gros
15six_250

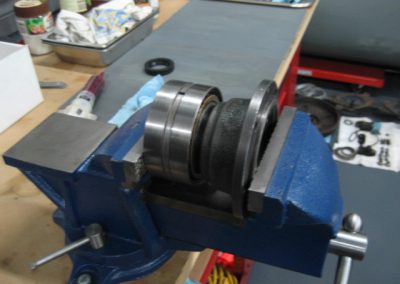

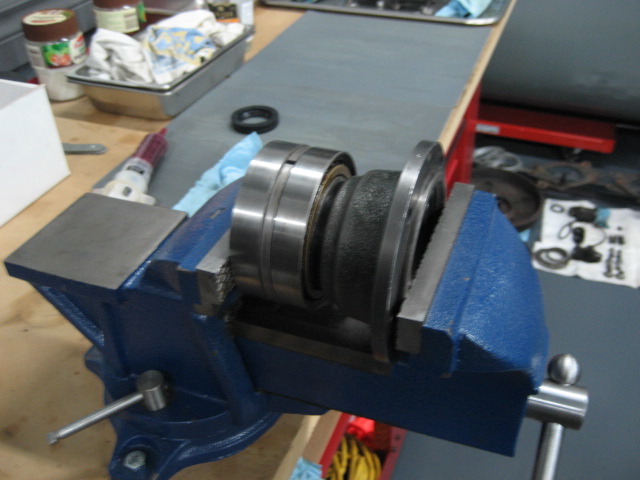

Que ce soit avec la presse ou l’étau, rien n’y fait, le joint est assez souple donc il se comprime, se déforme, mais ne rentre pas correctement
15six_251

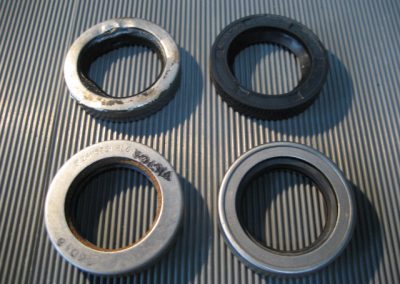

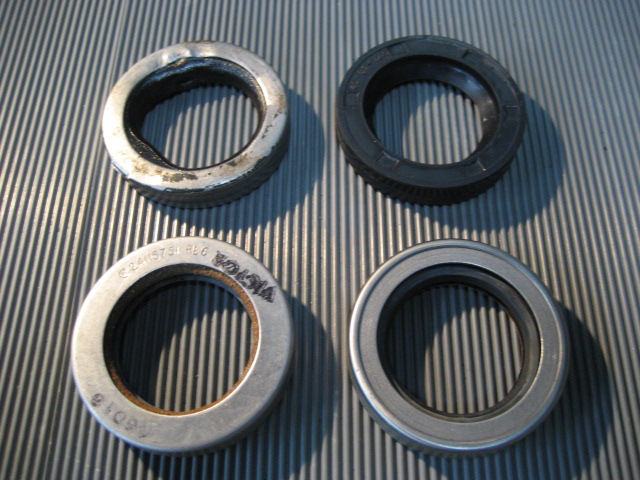

Alors je vais voir un fournisseur local de joints avec le joint original (en haut à gauche), celui que les fournisseurs de pièces de traction nous vendent mais qui ne rentre pas (en haut à droite) et il trouve dans son stock les joints en bas de la photo (recto et verso). Génial ! Ils ont une cage métallique comme le modèle original, donc ils devraient s’installer sans problème à la presse, sans se déformer et se mettre de travers tout le temps
15six_252

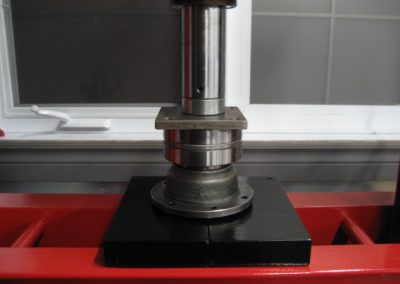

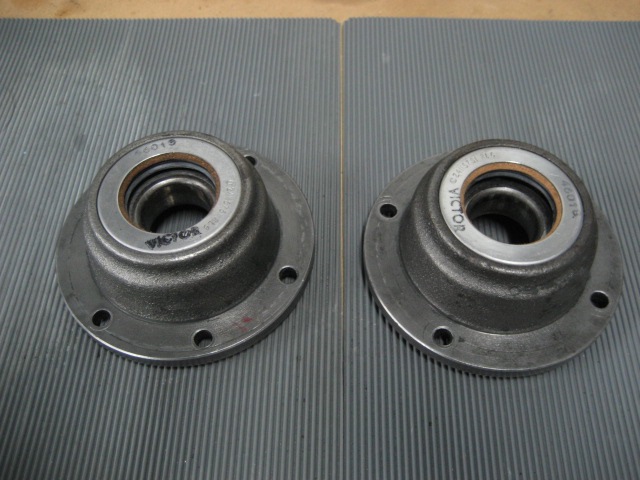

Et effectivement, en quelques secondes, chaque joint prend sa place sans se faire prier. Voilà un gros problème de réglé, et de la bonne manière je crois, c’est à dire en utilisant la bonne pièce au bon endroit
15six_253

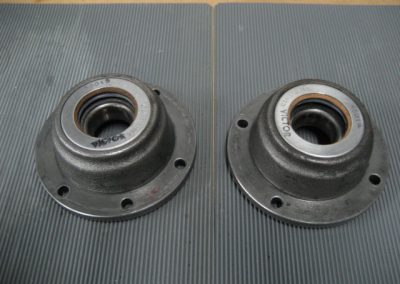

Je suis très content du résultat, avec en prime un aspect identique à l’origine
15six_254

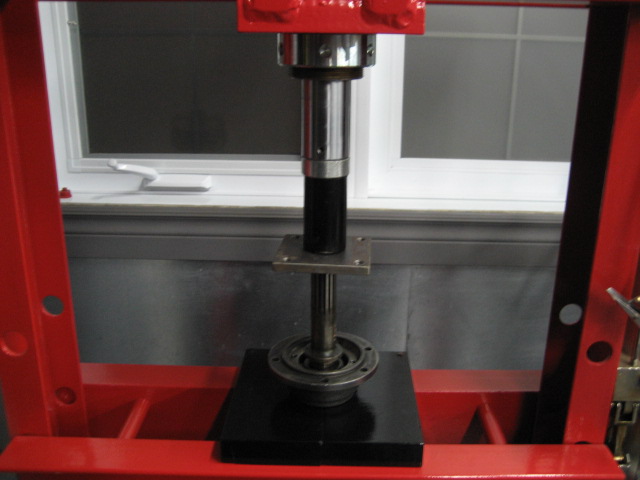

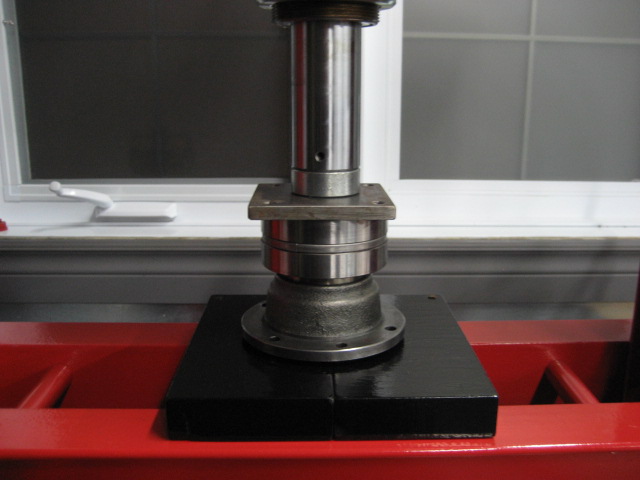

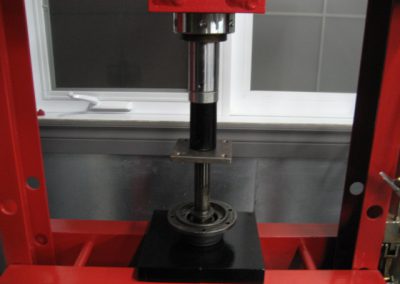

Il reste à réinstaller les axes de sortie, ce qui se fait simplement avec la presse…
15six_255

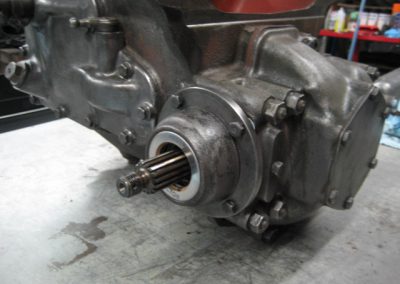

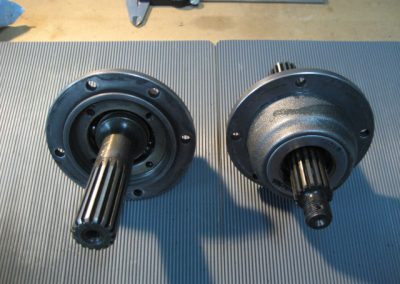

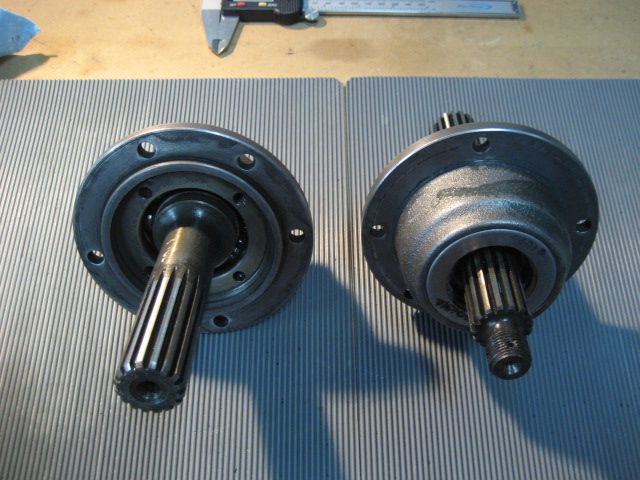

… voilà ainsi les deux sorties prêtes…
15six_256

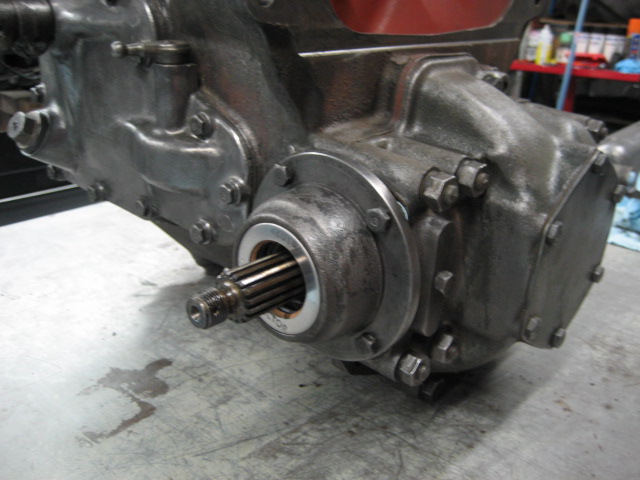

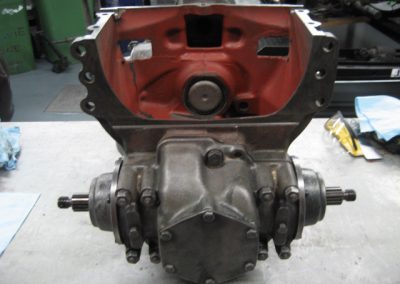

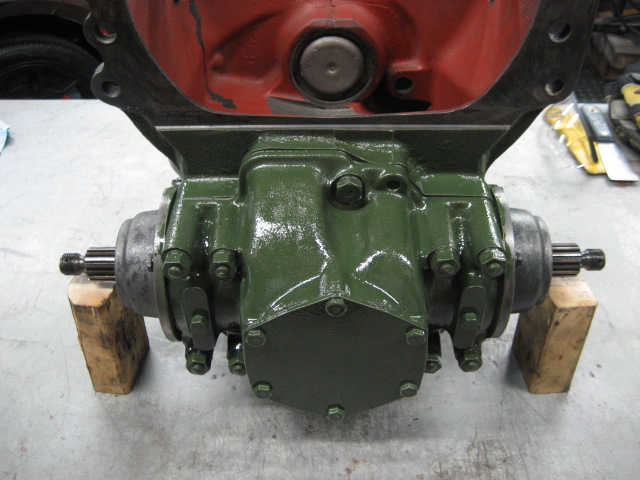

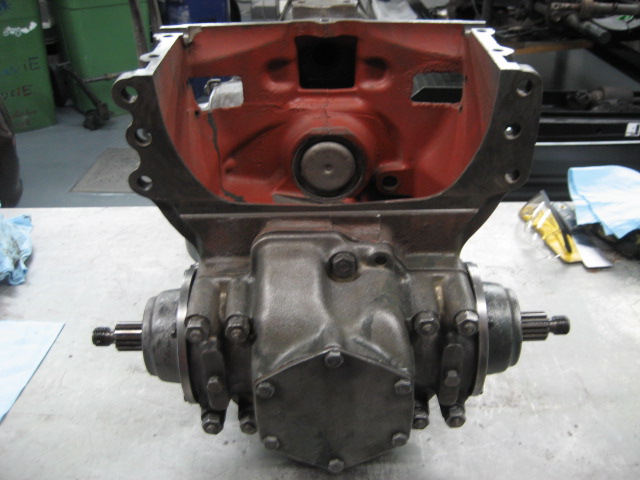

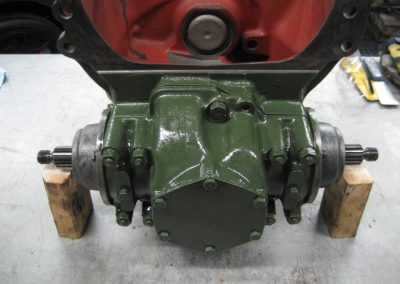

… et voici le tout qui a repris place sur la boîte de vitesses
15six_257
15six_258

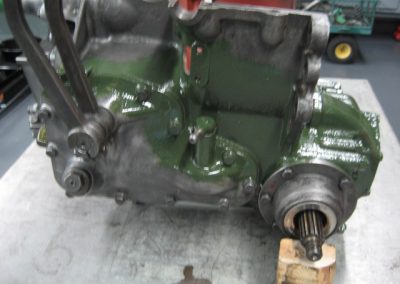

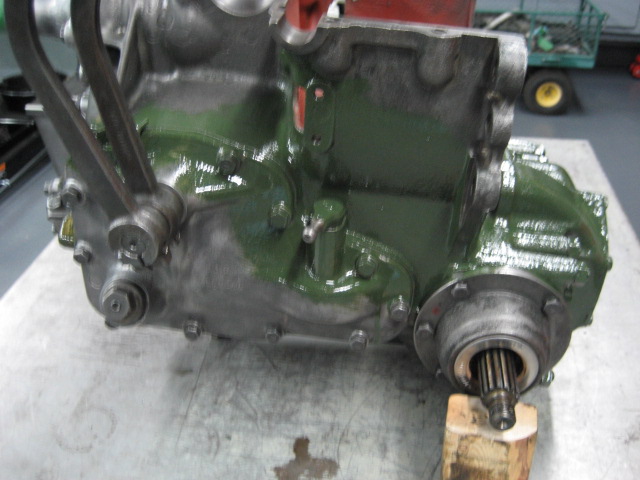

Je veux peindre l’ensemble moteur-boîte au pistolet à peinture et en un seul morceau alors je prépare ici au pinceau certaines zones qui seront inaccessibles ou très difficiles à atteindre avec un pistolet après la repose de la boîte
15six_259
15six_260

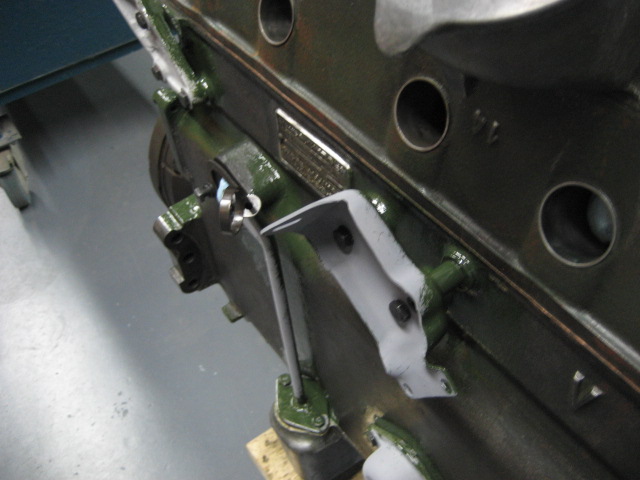

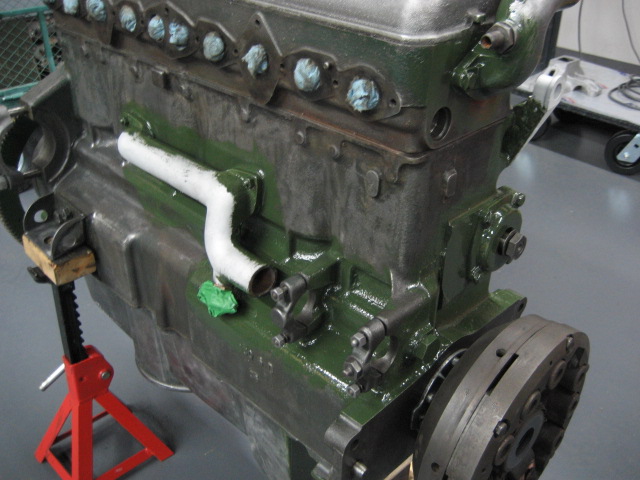

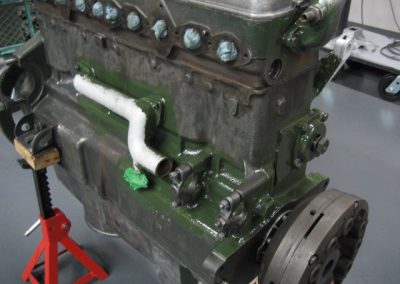

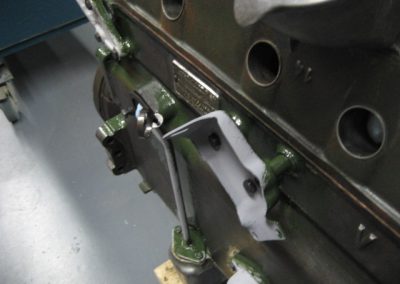

Idem pour le moteur, je prépare les zones qui seront difficiles ou impossibles à peindre. En fait le résultat est tel que je vais peut-être étendre cette préparation à l’ensemble du bloc et de la culasse, à confirmer
15six_261
15six_262

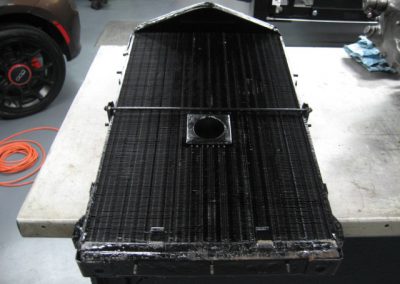

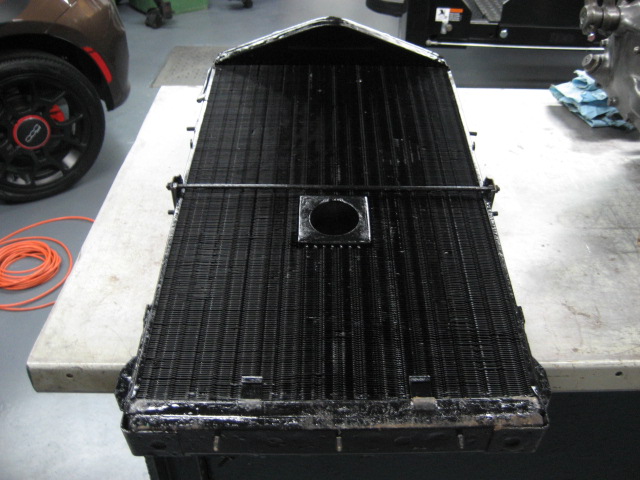

J’ai fait vérifié et nettoyé le radiateur par un spécialiste mais il n’est pas spécialiste en peinture, c’est moche…
15six_263

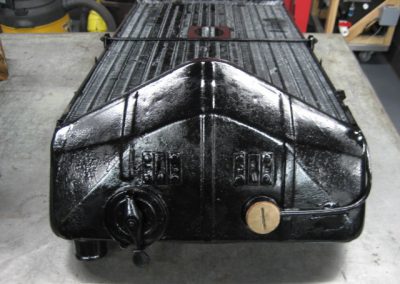

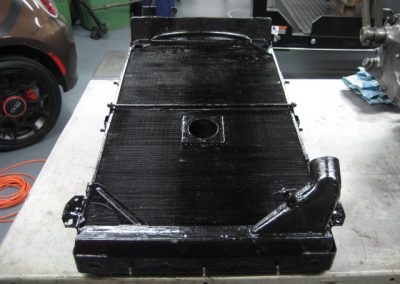

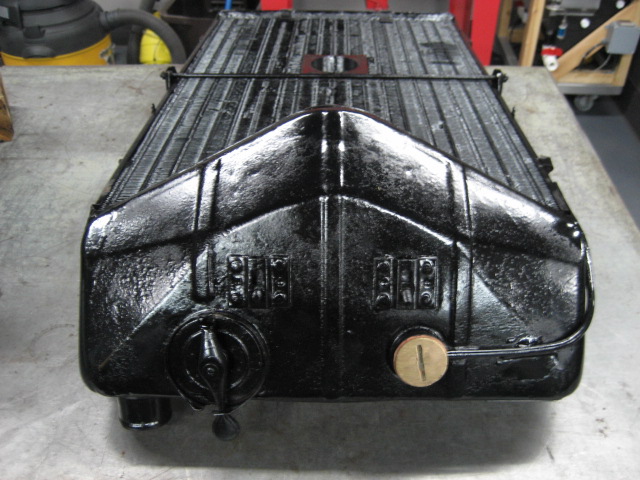

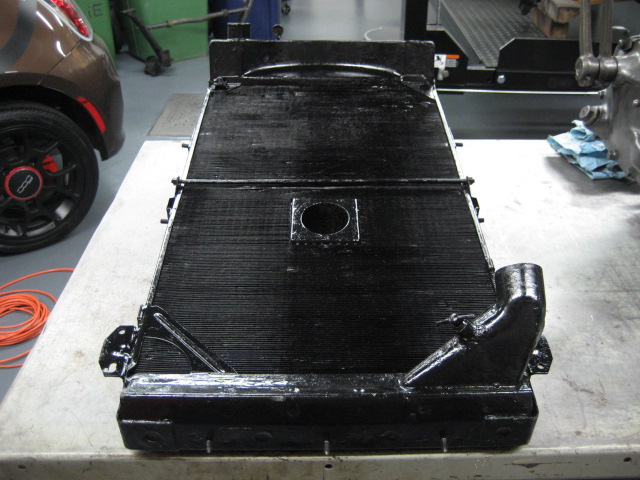

… la peinture est bien trop brillante…
15six_264

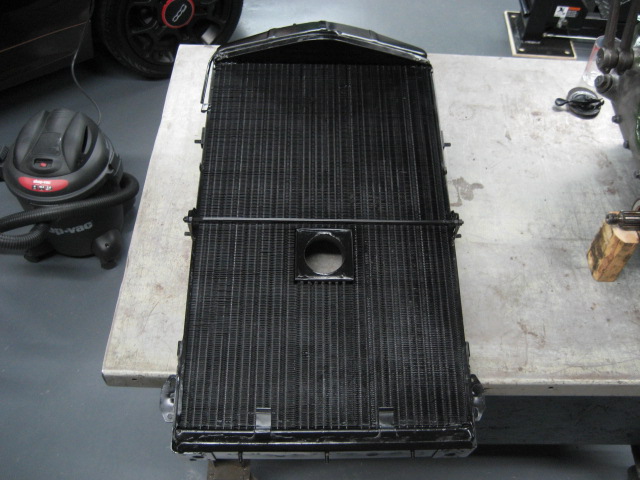

… et la préparation avant peinture a été insuffisante !
15six_265

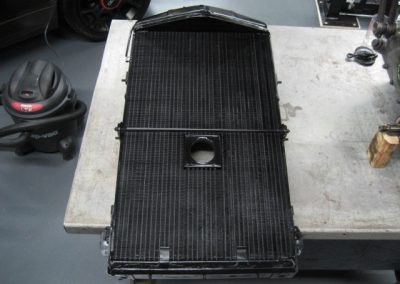

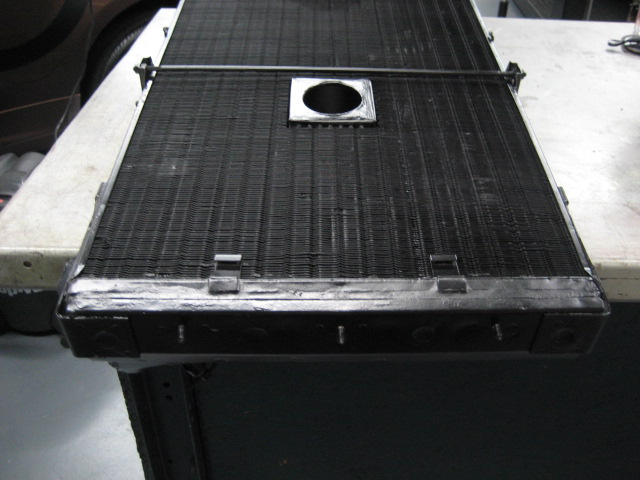

Alors je m’adresse à un autre fournisseur pour décaper la peinture moche et nettoyer tout ça de nouveau. Ensuite je m’occupe de la peinture…
15six_266

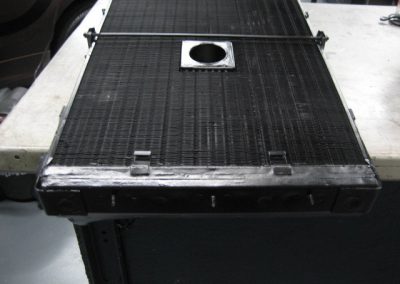

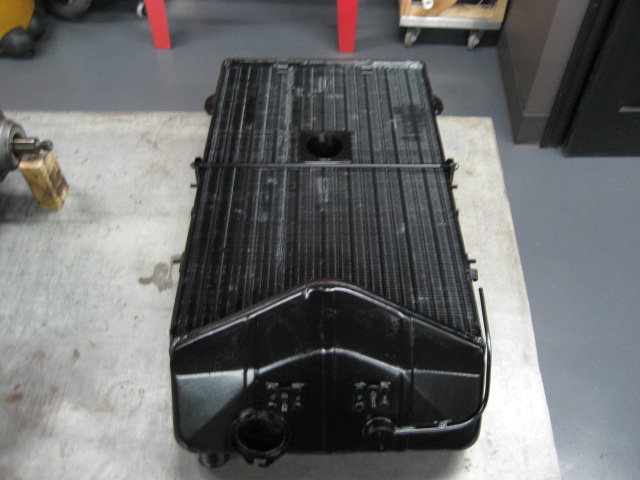

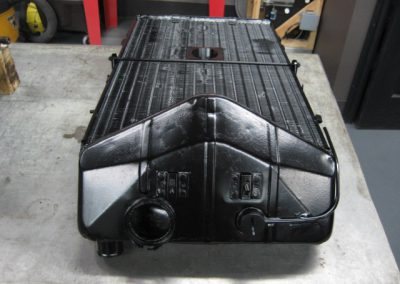

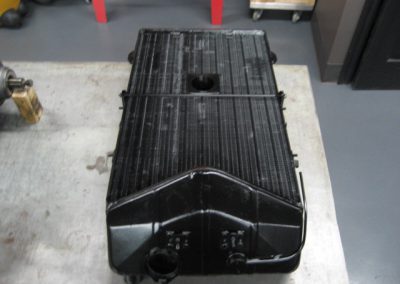

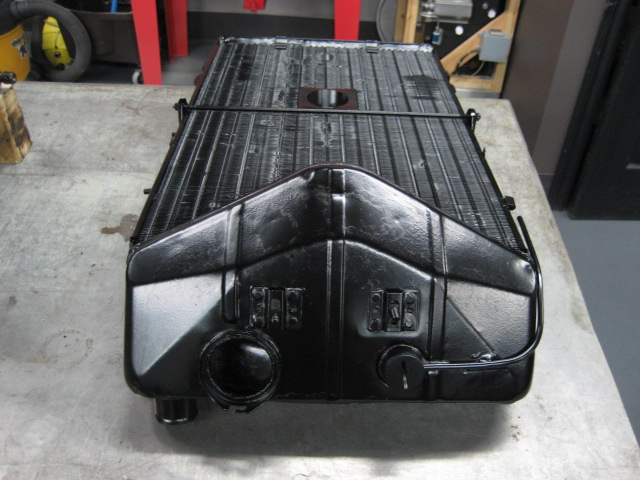

… qui est significativement mieux, même si je la trouve encore un peu trop brillante…
15six_267
… je n’aurais pas dû changer de marque de peinture mais ma peinture habituelle était temporairement indisponible
