15six_269

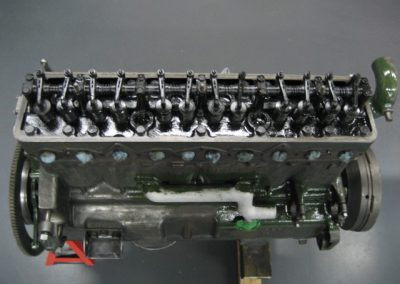

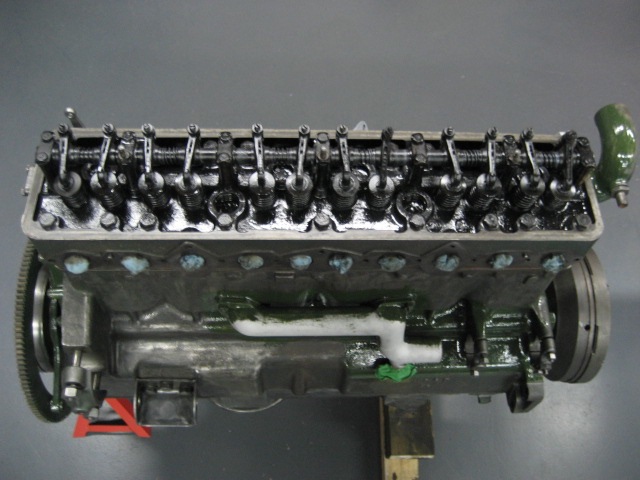

Je dépose le cache culbuteurs pour remplacer le joint
15six_270

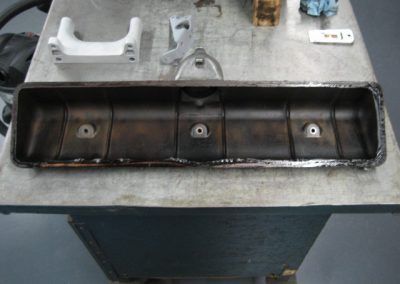

Le joint en place était en assez mauvais état
15six_271

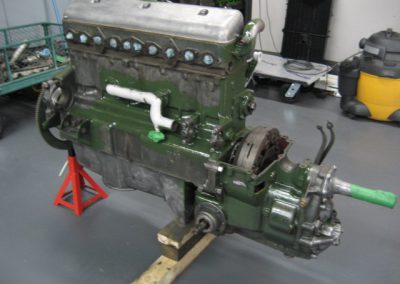

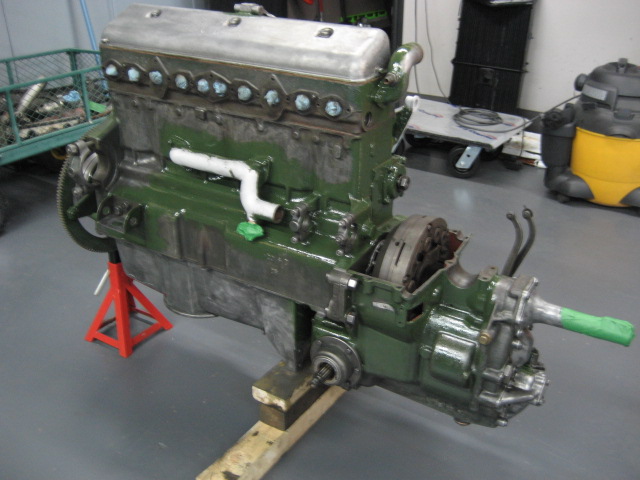

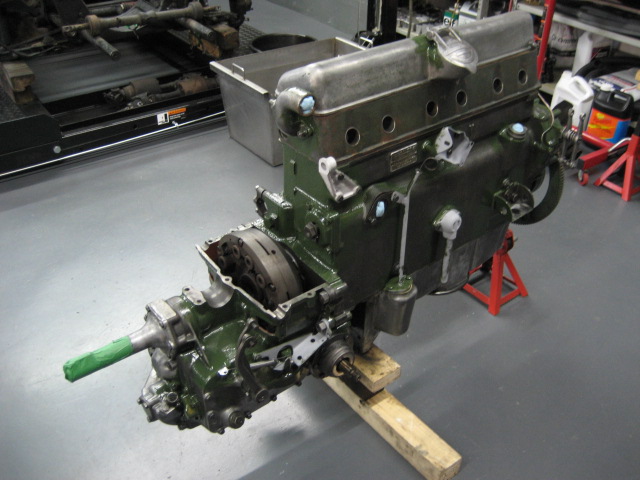

Ensuite je peux accoupler la boîte de vitesses
15six_272
15six_273

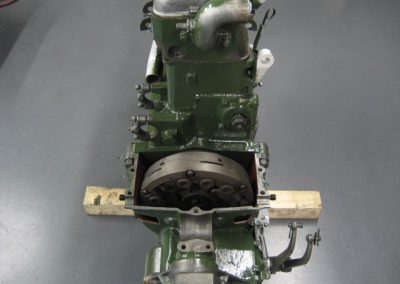

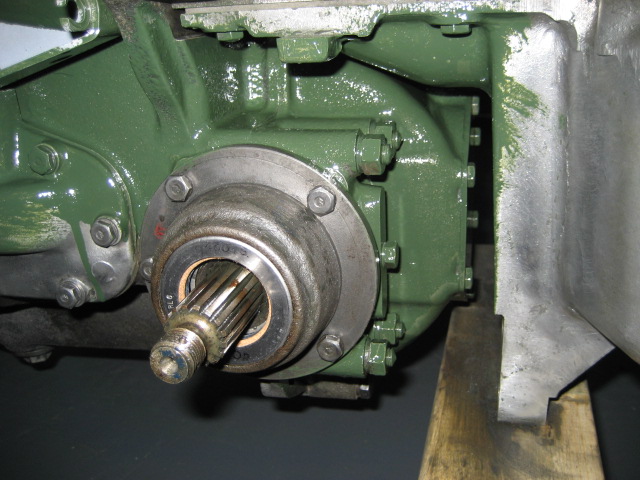

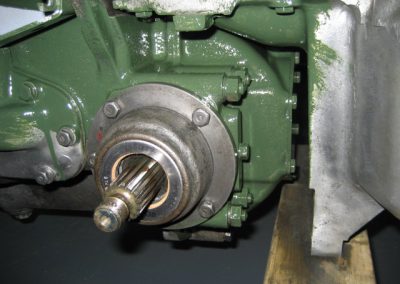

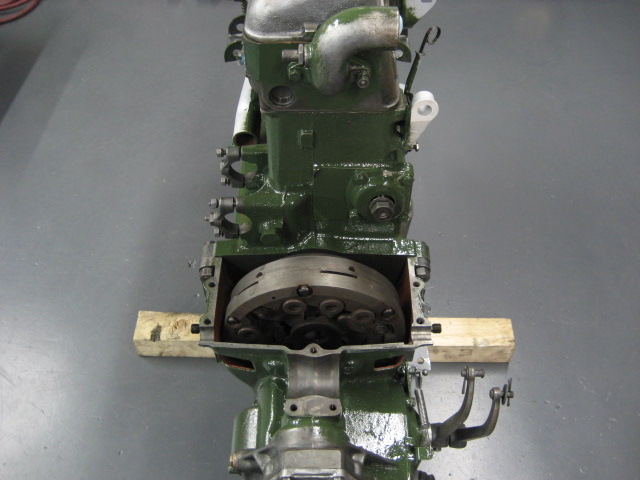

Voici un des endroits qu’il fallait absolument peindre avant de remonter la boîte
15six_274
15six_275

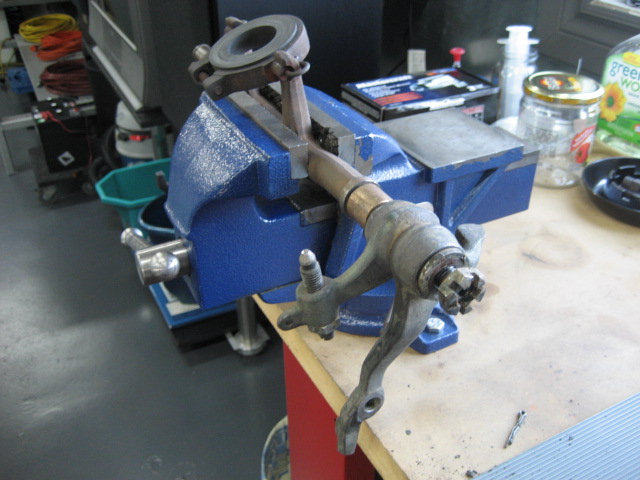

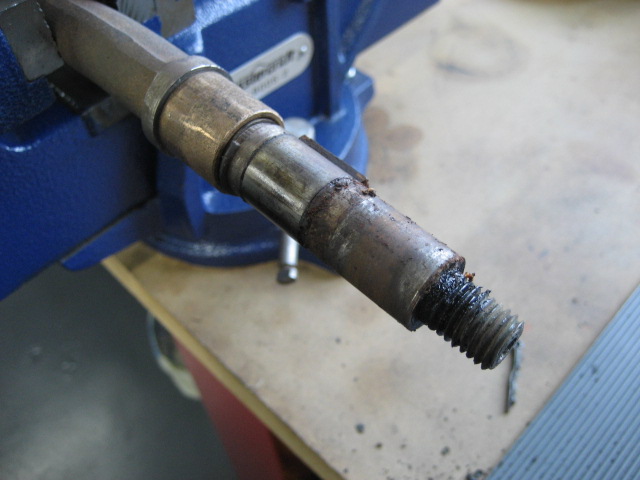

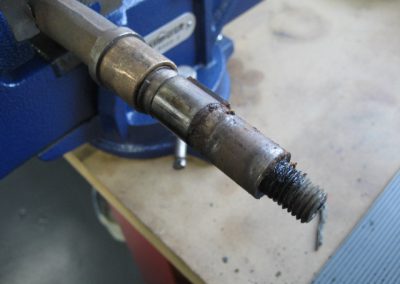

La commande d’embrayage nécessite un nettoyage
15six_276
15six_277
15six_278

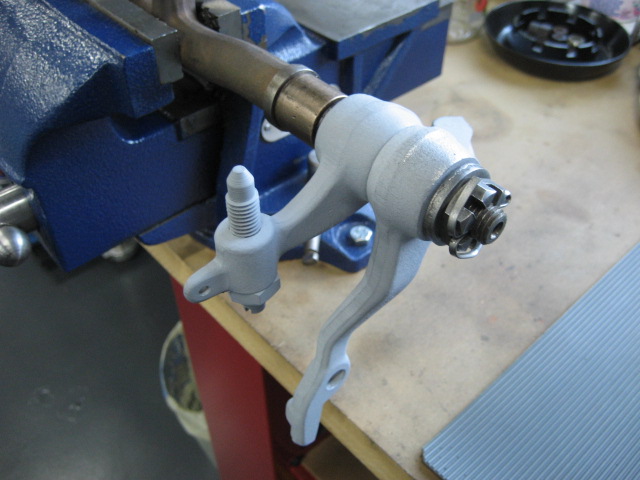

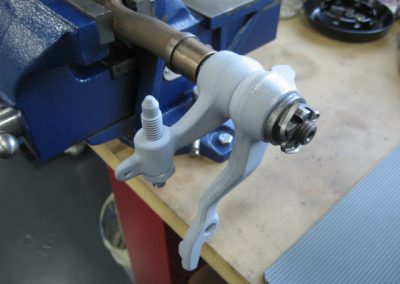

Les leviers sont remontés après sablage, apprêt et graissage
15six_279

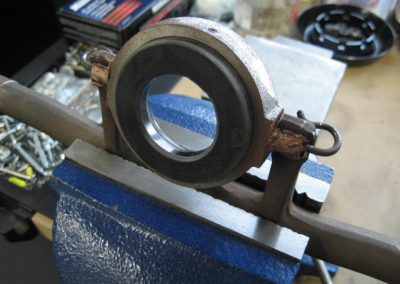

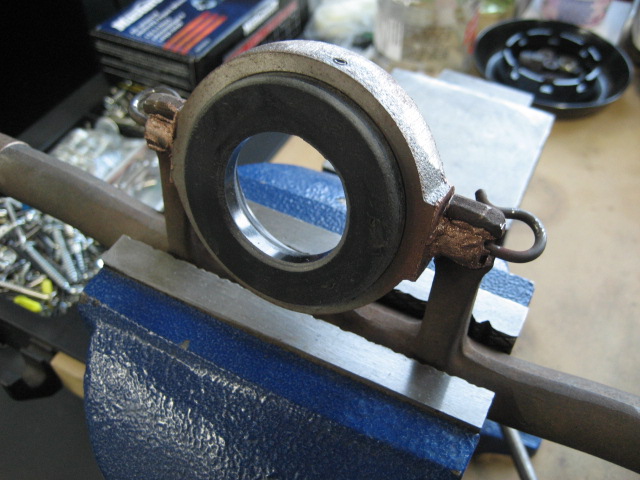

La butée neuve ne s’installe pas correctement…
15six_280

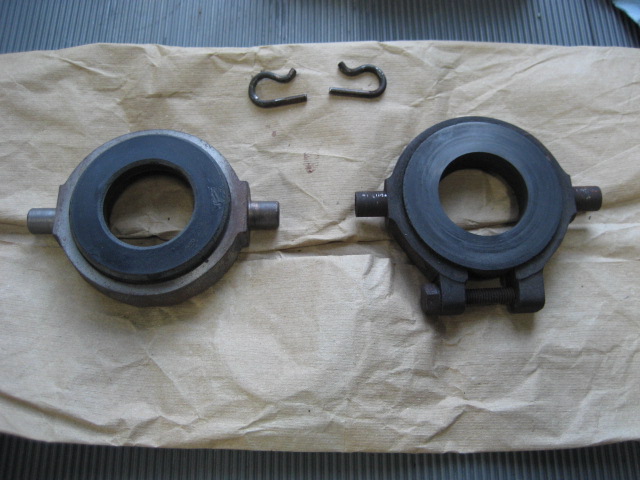

… elle est légèrement différente de celle d’origine…
15six_281

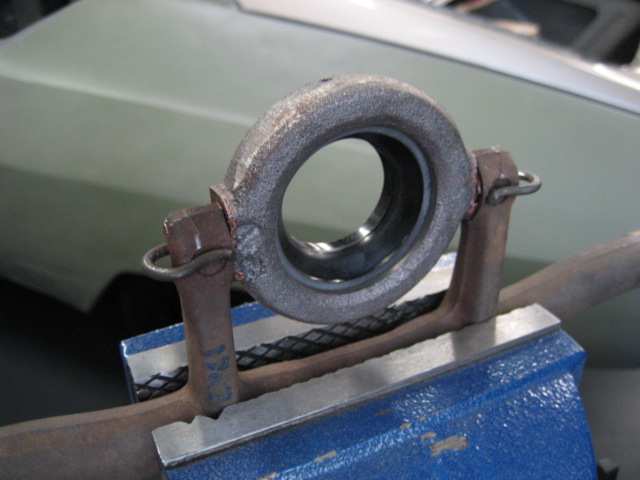

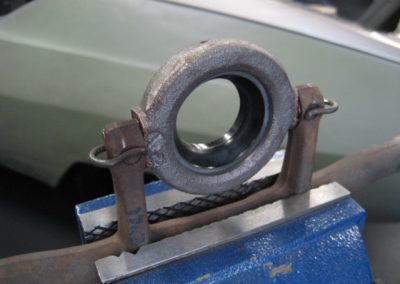

… il a fallu augmenter la profondeur des trous pour que les griffes de verrouillage prennent place correctement

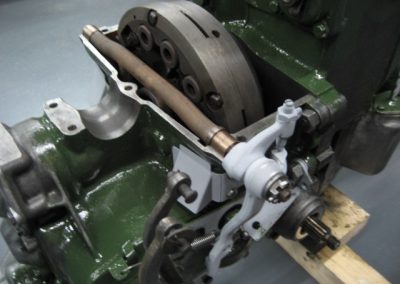

15six_282
15six_283

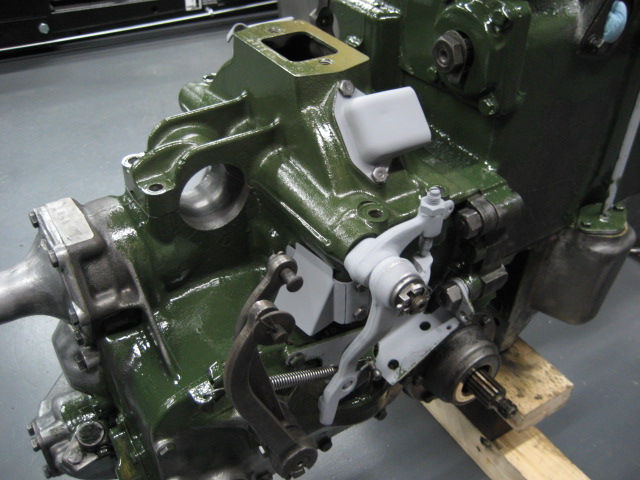

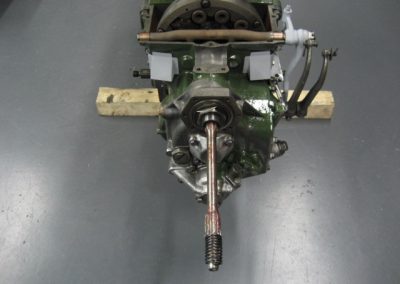

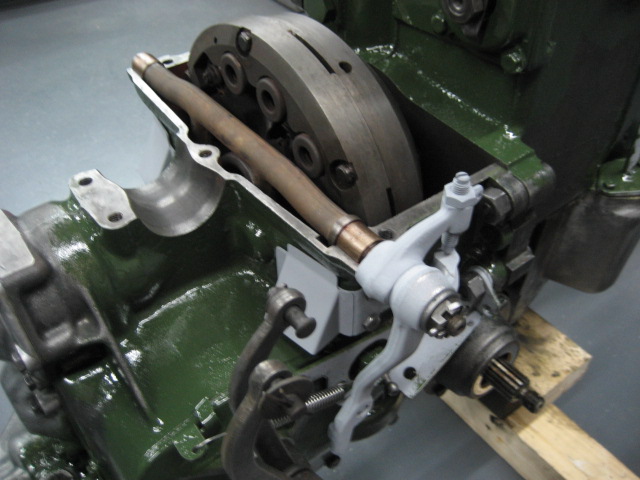

Voici le tout en place
15six_284

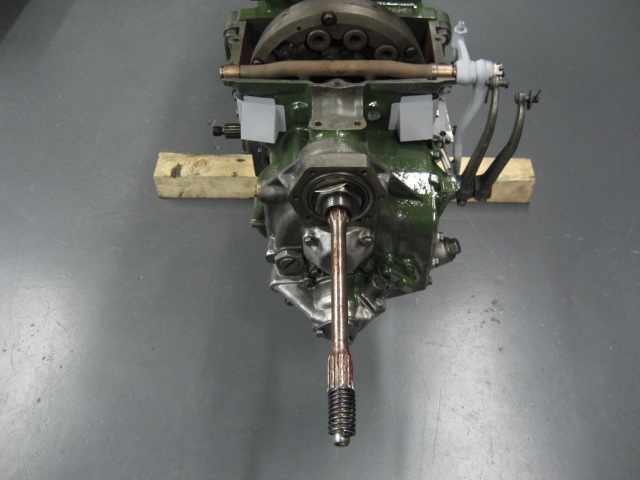

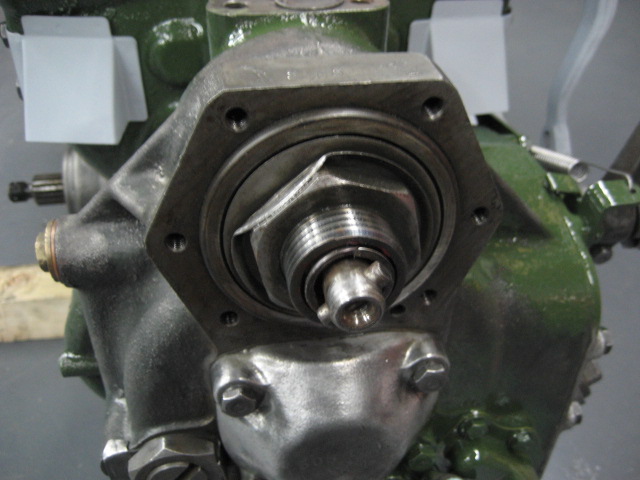

Je peux ensuite réinstaller l’arbre primaire de la boîte de vitesses
15six_285

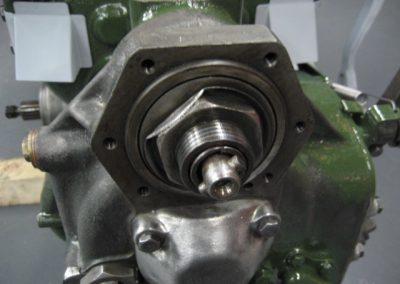

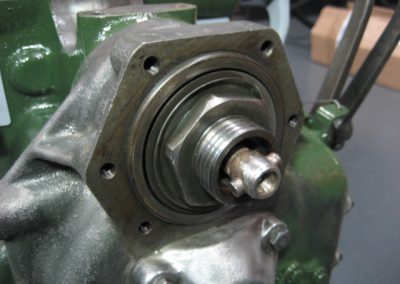

Il rentre tout seul mais la mise en place du clip de verrouillage est une épreuve
15six_286

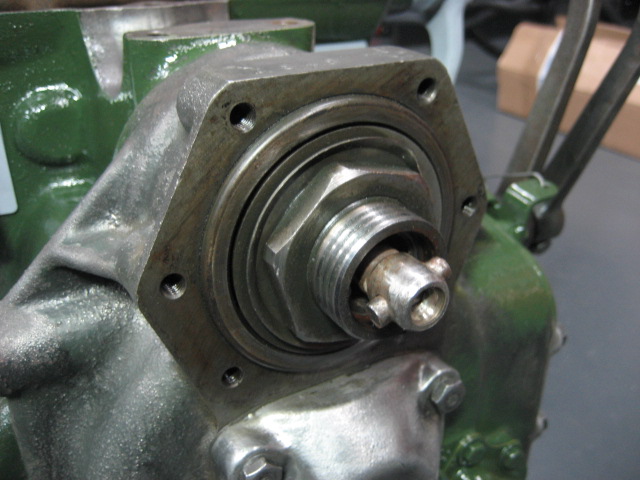

Voici le clip installé après de nombreux jurons 😉
15six_287
15six_288

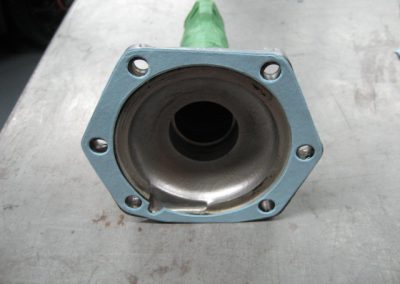

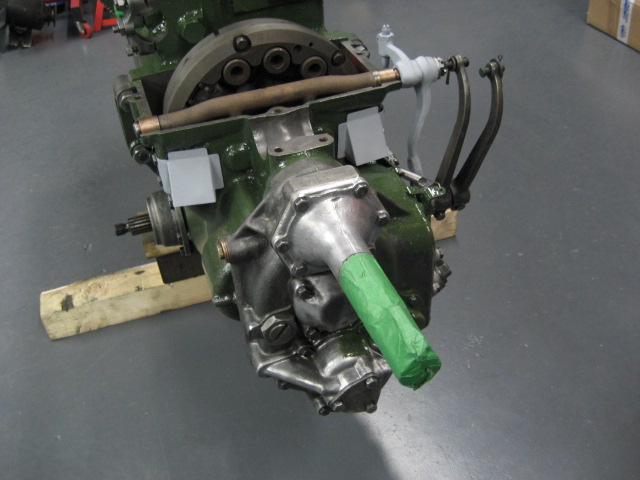

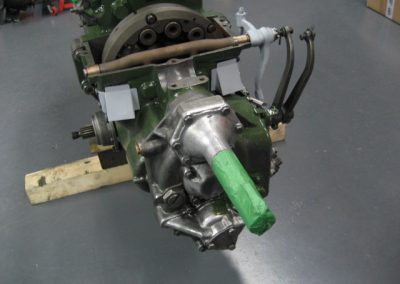

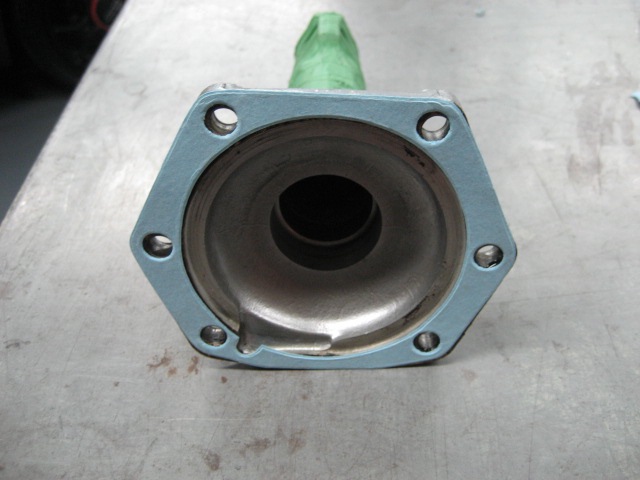

Le nez de boîte est à sa place définitive
15six_289

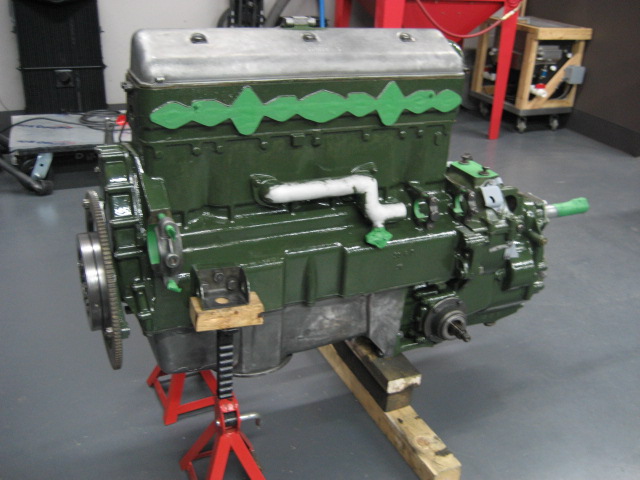

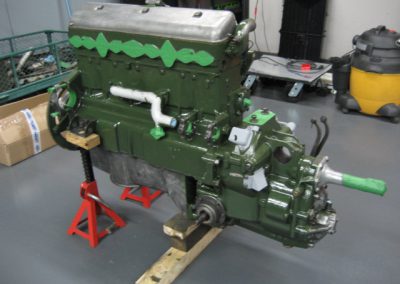

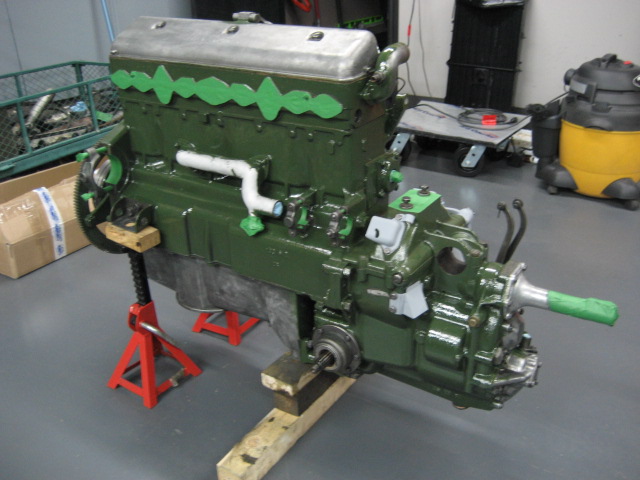

Ensuite je passe une couche de peinture sur toutes les parties en fonte, au pinceau
15six_290
Cela sera une bonne couche de base et sur la fonte le pinceau ne laisse pas de marques
15six_291

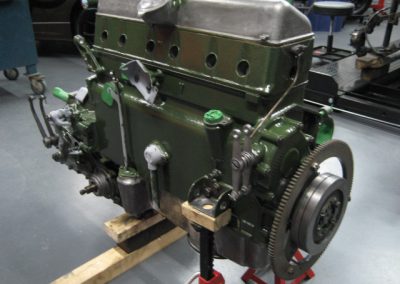

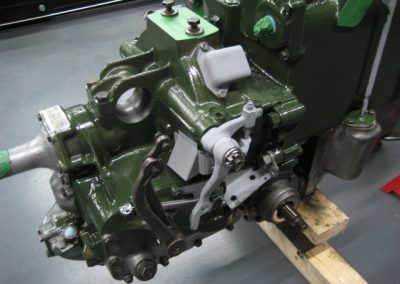

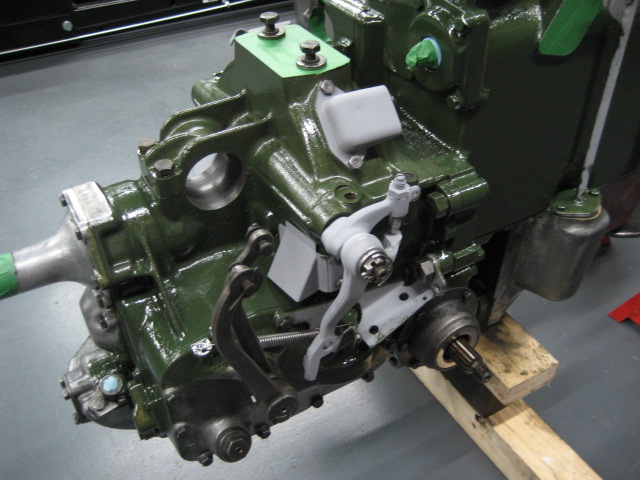

Je remonte tout pour peindre en une seule fois
15six_292
15six_293

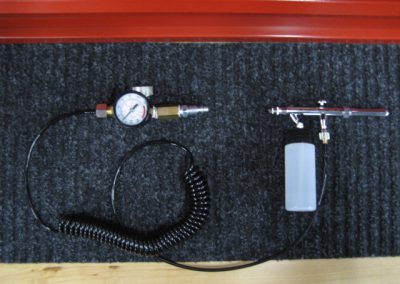

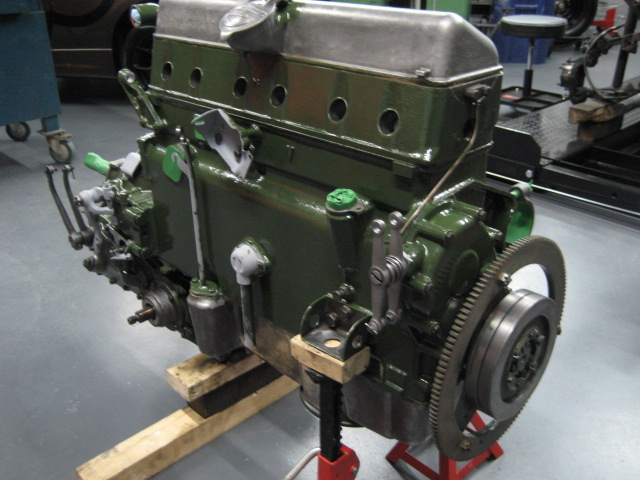

Je vais utiliser un aérographe pour peindre avec précision certains endroits difficiles d’accès
15six_294

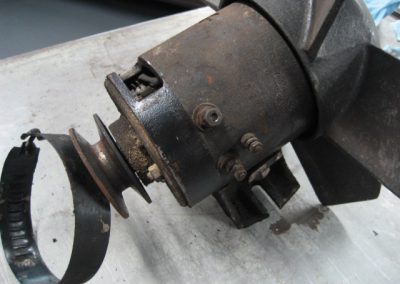

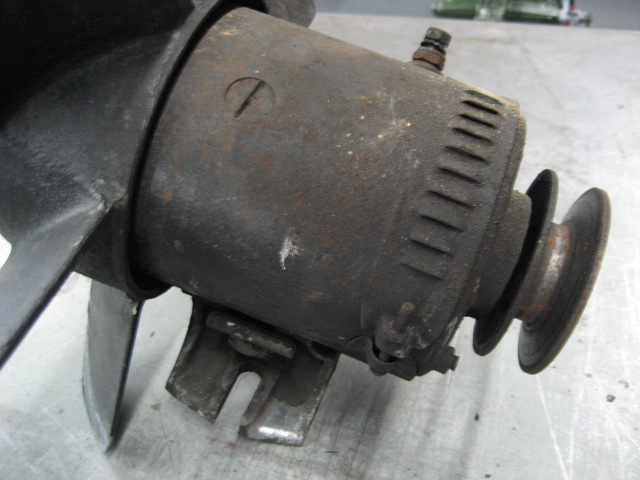

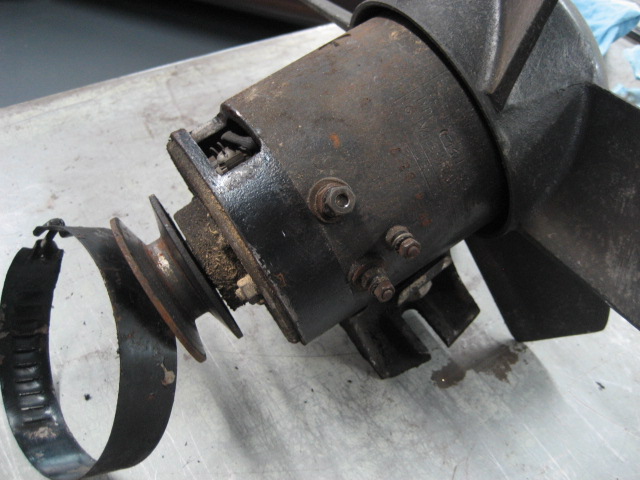

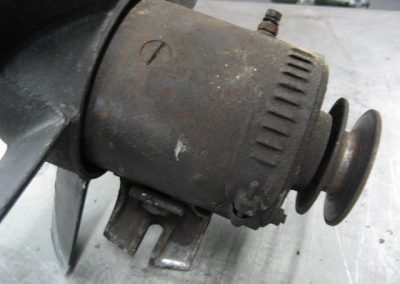

Je ne vais pas peindre en vert la dynamo…
15six_295
… parce que même sous le collier la couleur est noire, donc je crois que c’est la couleur d’origine
15six_296

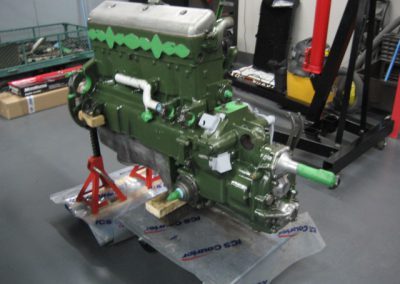

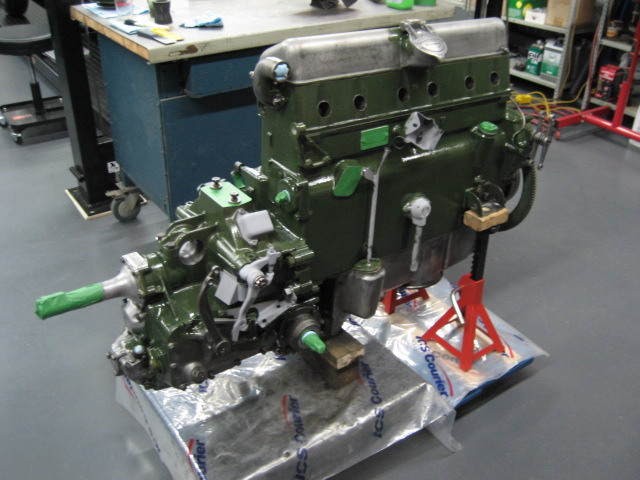

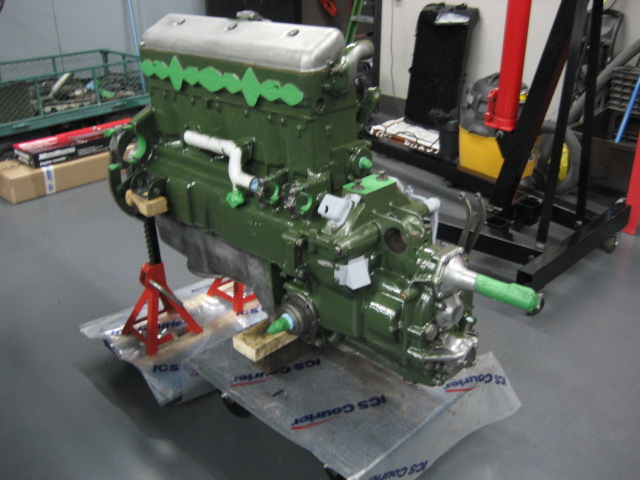

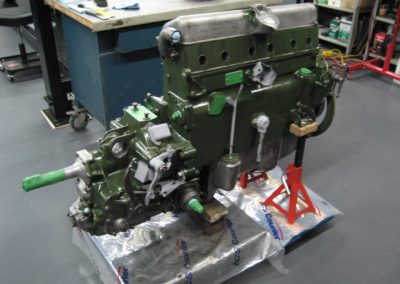

Je masque tout ce qui ne doit pas être peint…
15six_297
… j’installe l’ensemble sur des planches à roulettes…
15six_298

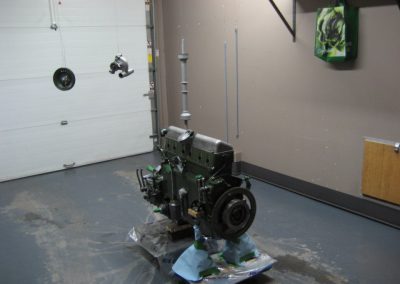

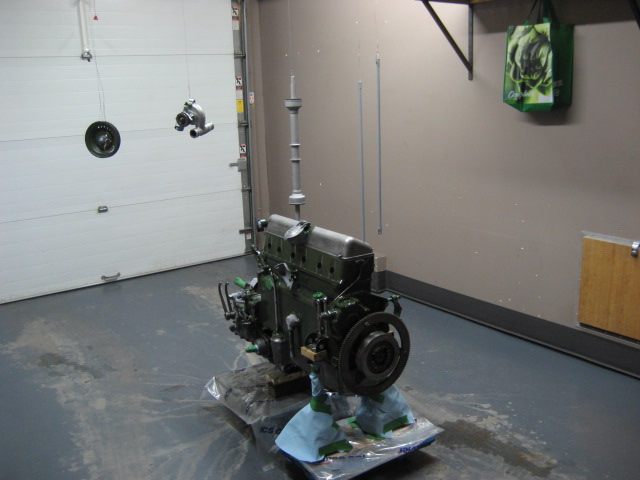

… je positionne le tout dans le garage dédié à ma voiture de tous les jours, il est séparé du reste du garage/atelier
15six_299

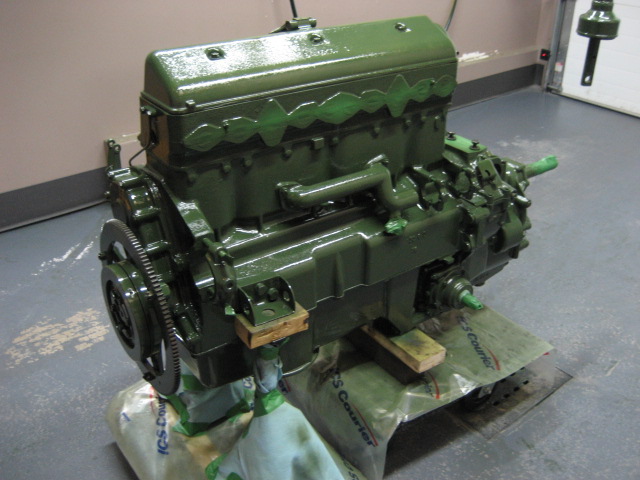

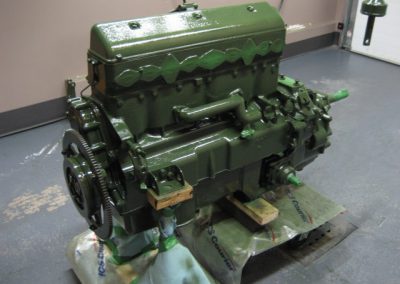

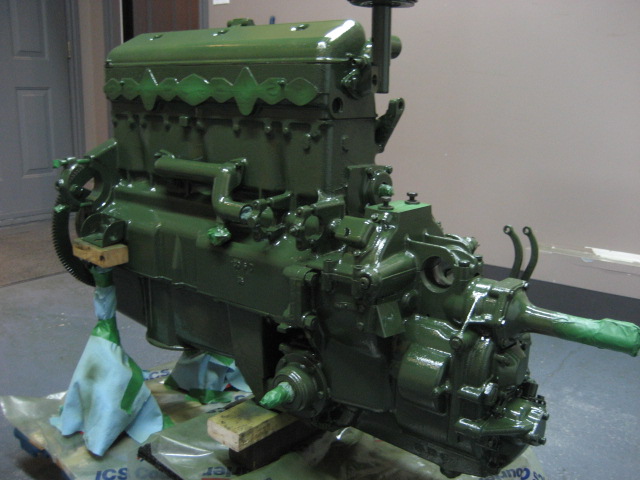

Et voici le résultat après la première couche de peinture
15six_300

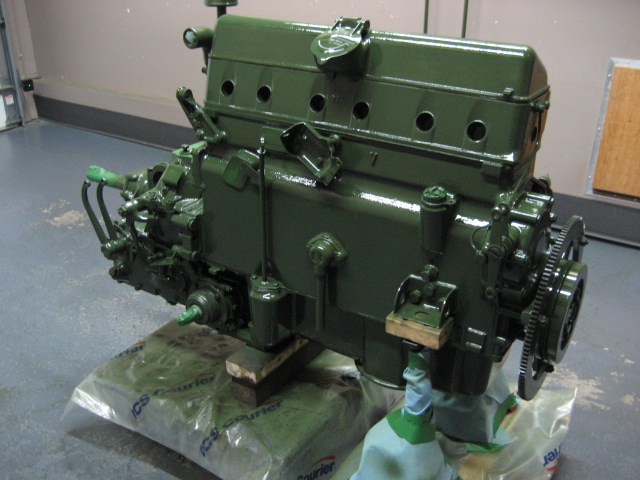

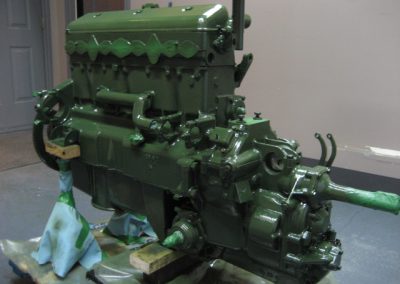

Il s’agit toujours de peinture polyuréthane selon le code couleur RAL6020
15six_301

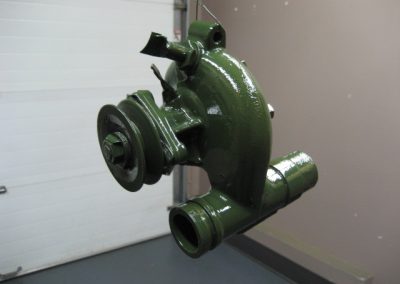

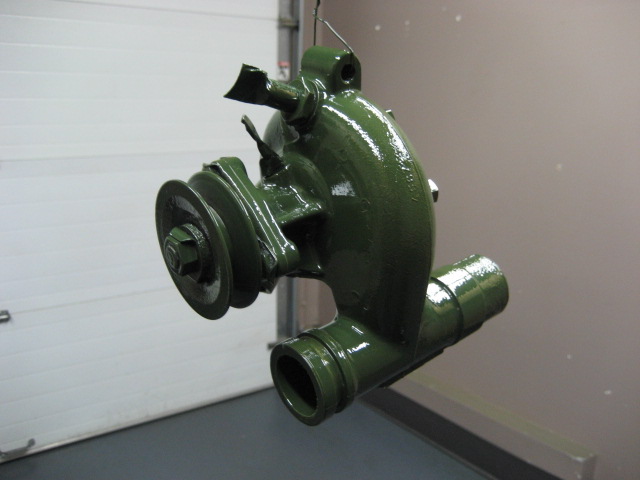

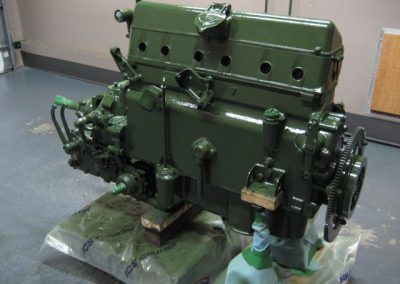

Je suis globalement très content du résultat
15six_302
15six_303
15six_304

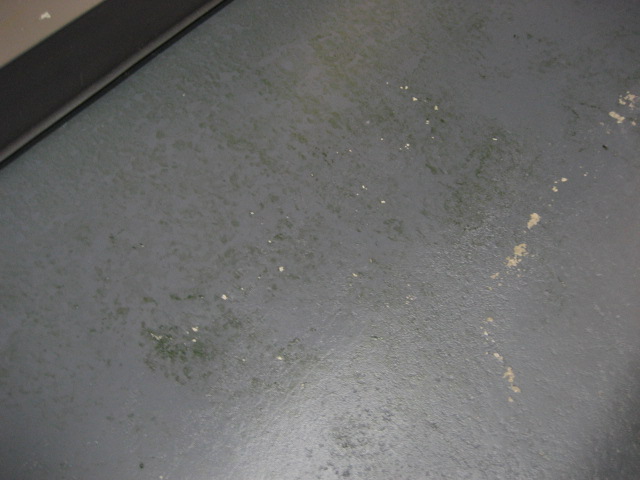

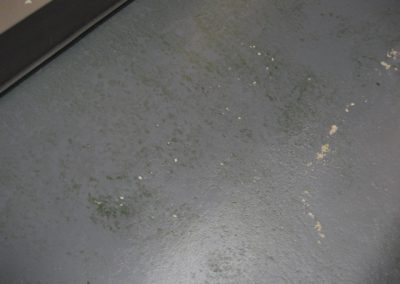

Mais j’ai mal protégé le garage des projections de peinture alors la peinture du sol que j’avais refait l’année dernière est à refaire de nouveau. J’avais mis de l’eau au sol mais ça n’a pas suffit
15six_305

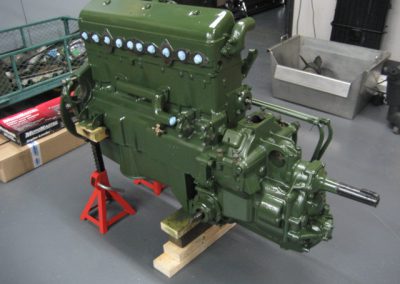

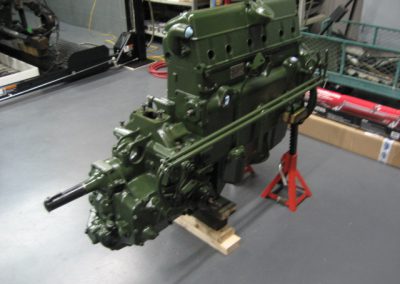

Pour éviter d’autre dégâts j’ai réalisé la deuxième couche à l’extérieur
15six_306

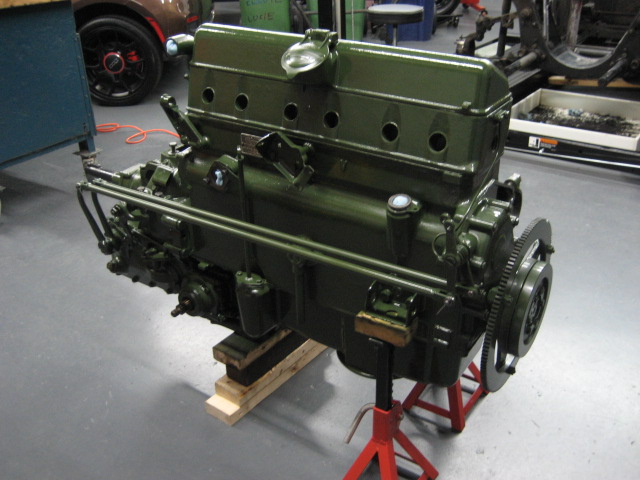

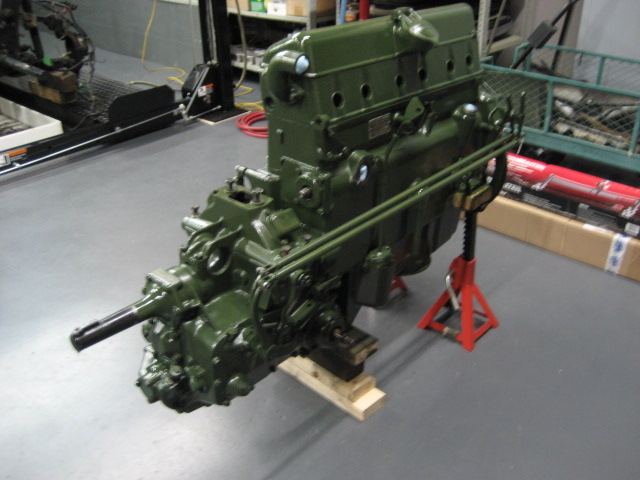

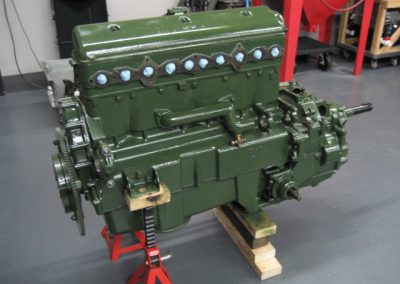

Je trouve que c’est très beau…
15six_307
… même s’il y aura quelques retouches à faire, notamment sous le moteur
15six_308
15six_309

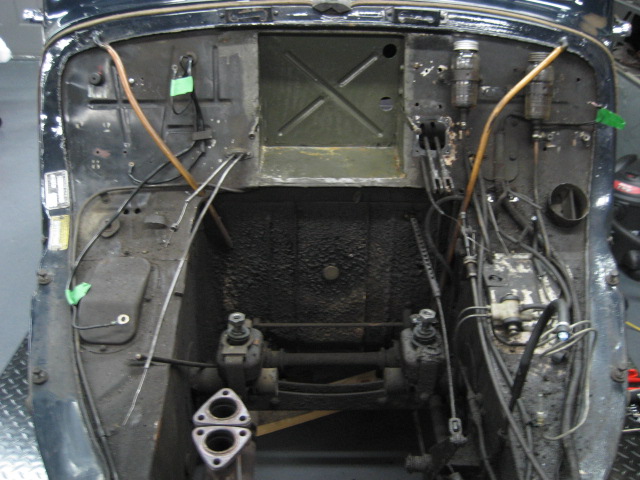

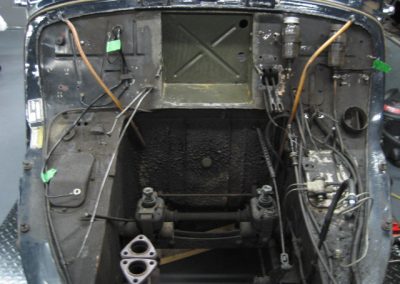

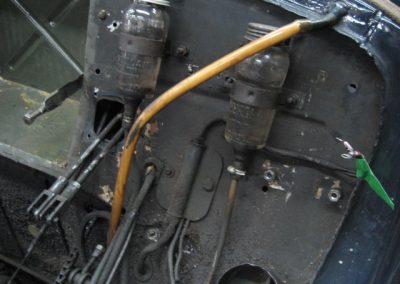

Viens alors le temps de préparer le compartiment moteur
15six_310
Le côté gauche est en très mauvais état, je ne peux pas me contenter de nettoyer
15six_311

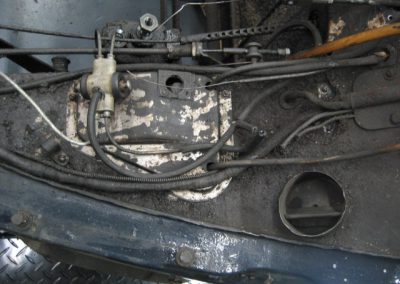

Le liquide hydraulique a fait de sérieux dégâts
15six_312

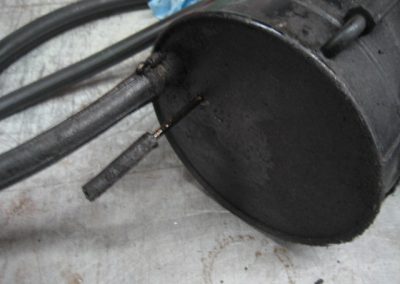

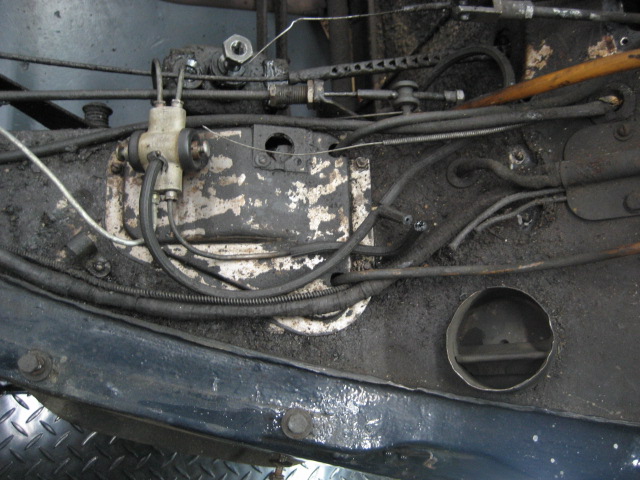

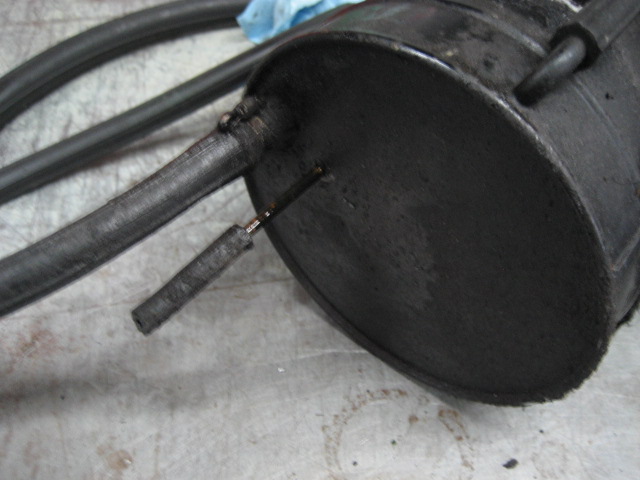

Le réservoir de liquide hydraulique aura besoin d’attention, du point de vue esthétique, mais aussi parce que l’un des tuyaux de retour s’est dessoudé
15six_313

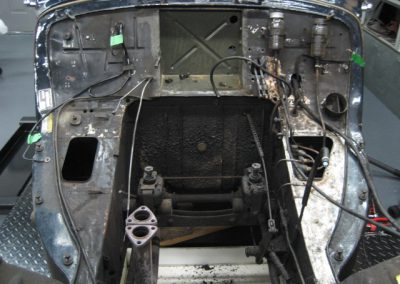

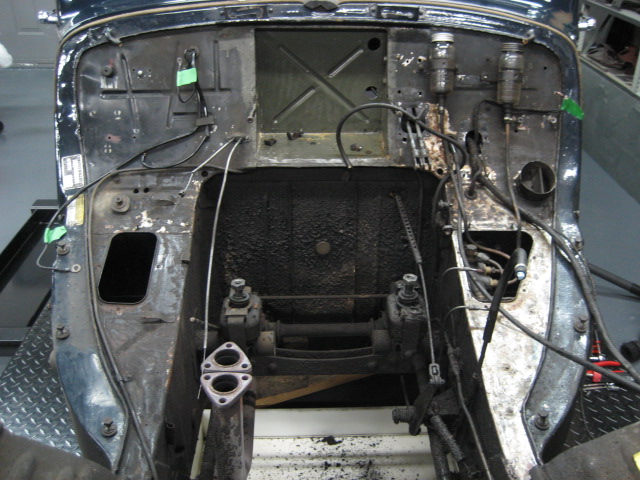

Début du nettoyage et aussitôt une mauvaise surprise…
15six_314
… la peinture disparaît au fur et à mesure, aux endroits les plus touchés
15six_315

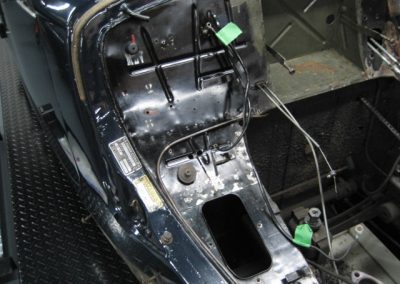

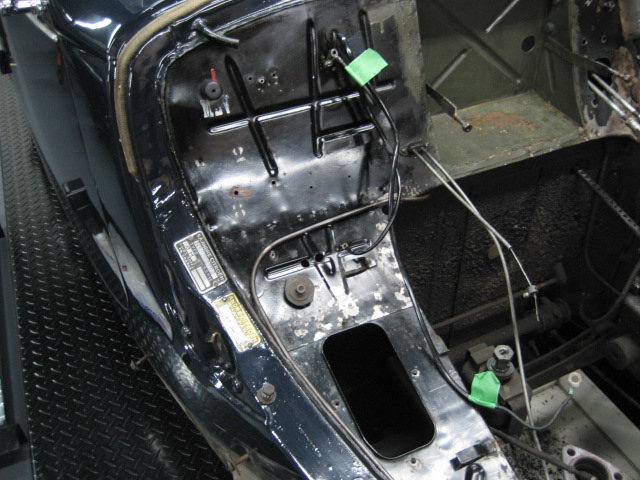

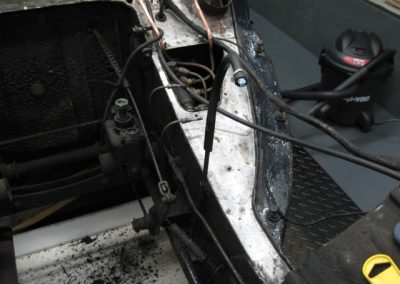

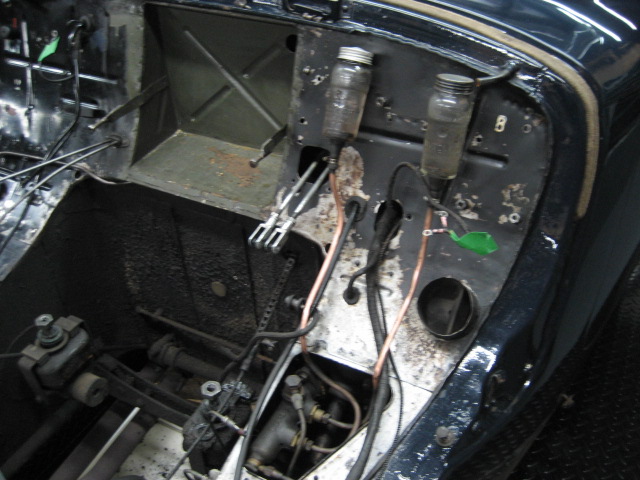

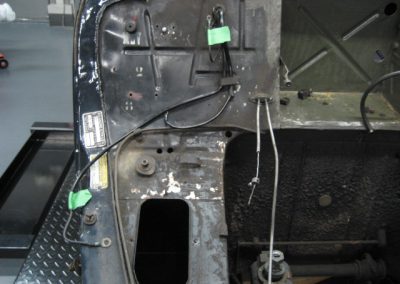

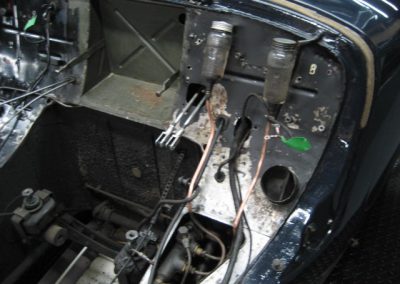

Du côté droit c’est nettement mieux et l’objectif est de conserver les marquages d’usine sur le tablier
15six_316
15six_317
15six_318
15six_319

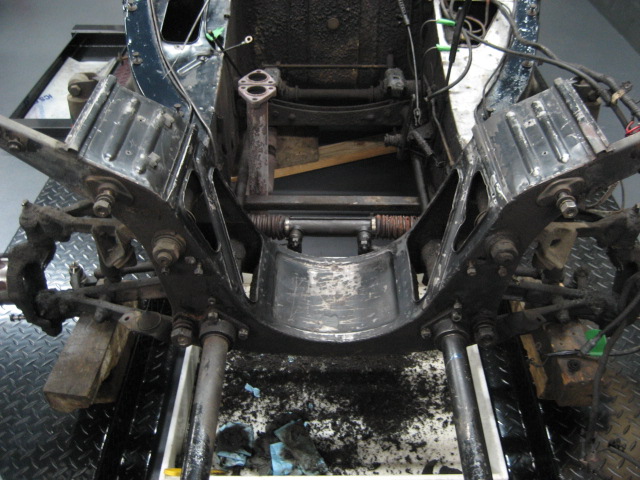

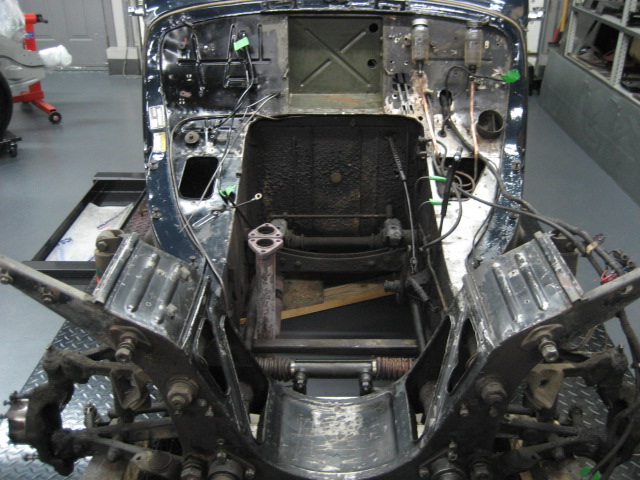

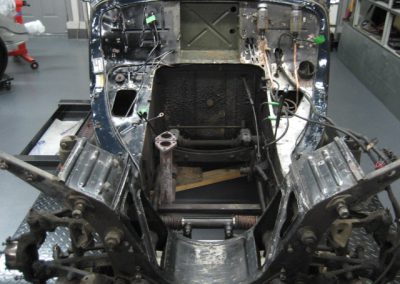

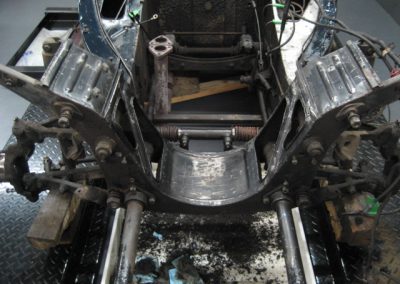

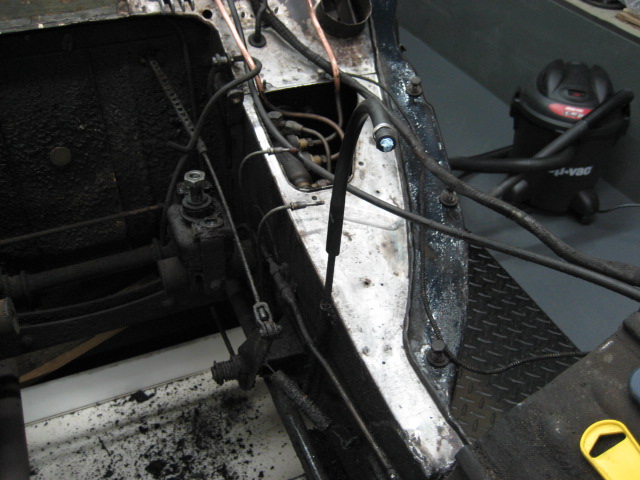

À l’avant, je fais au mieux mais même après nettoyage ce n’est pas très beau
15six_320
15six_321

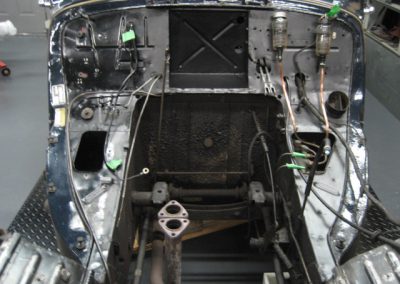

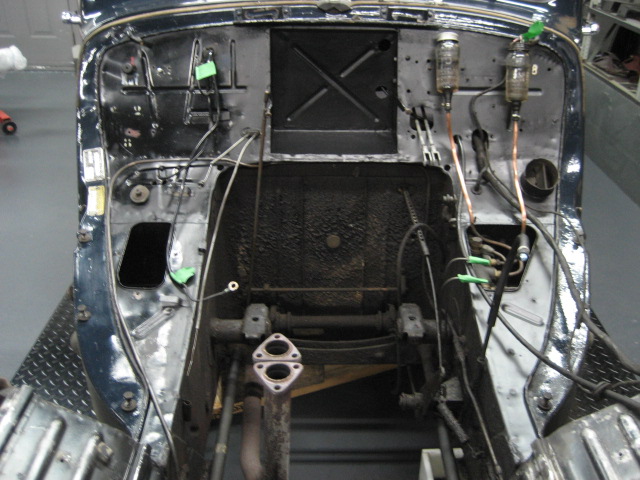

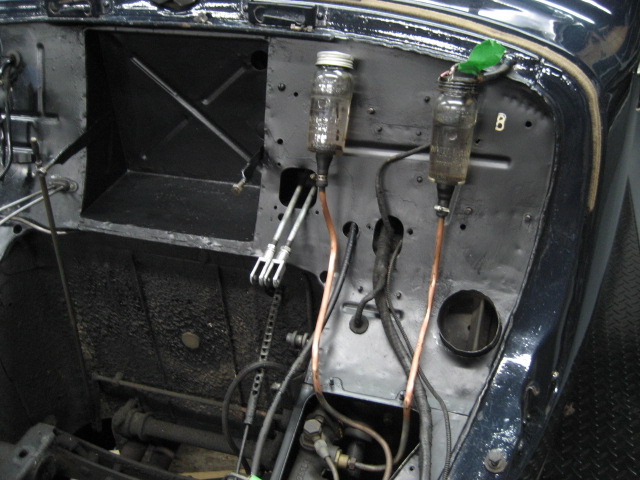

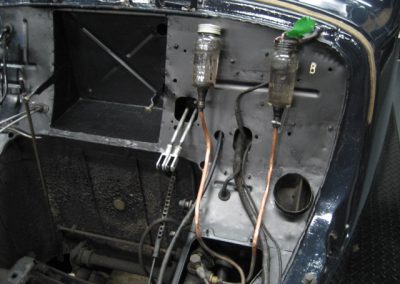

Pour conserver les marquages d’origine, je décide de simplement peindre en noir, pour que ce soit propre
15six_322
J’aurais voulu repeindre à la couleur extérieure mais pour faire ça correctement cela aurait été un très gros travail
15six_323

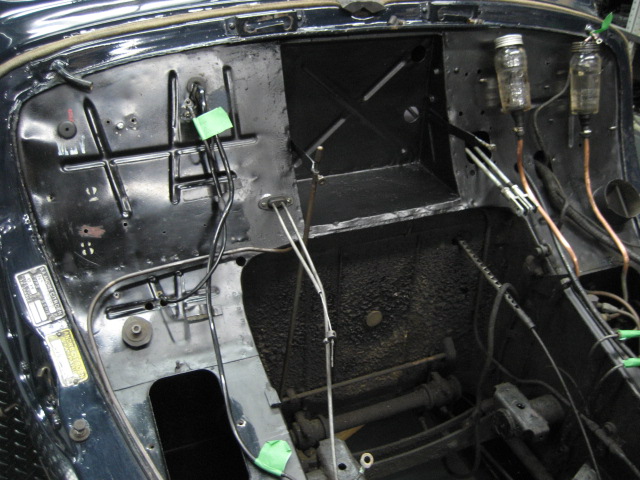

Donc je me contente d’une peinture « de propreté », appliquée au pinceau, qui donne un résultat correct, sans plus
15six_324
J’ai allégé la voiture avec toute la crasse enlevée 😉 Je n’ai pourtant pas nettoyé l’intérieur du compartiment moteur
15six_325

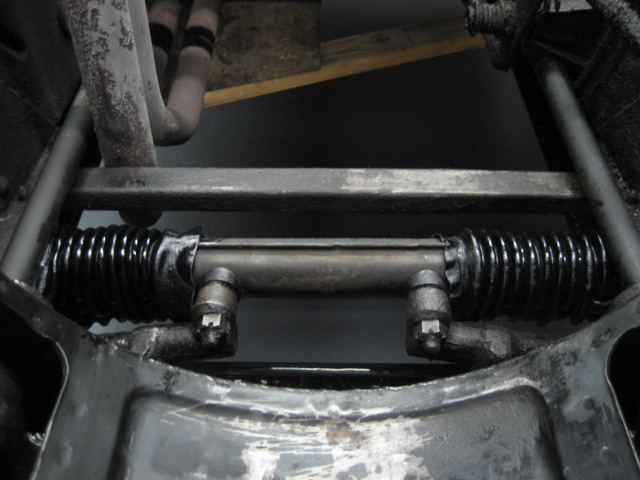

Ensuite je remplace les soufflets de direction

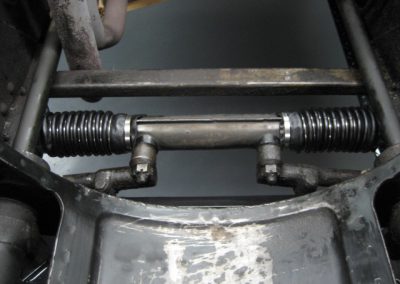

15six_326

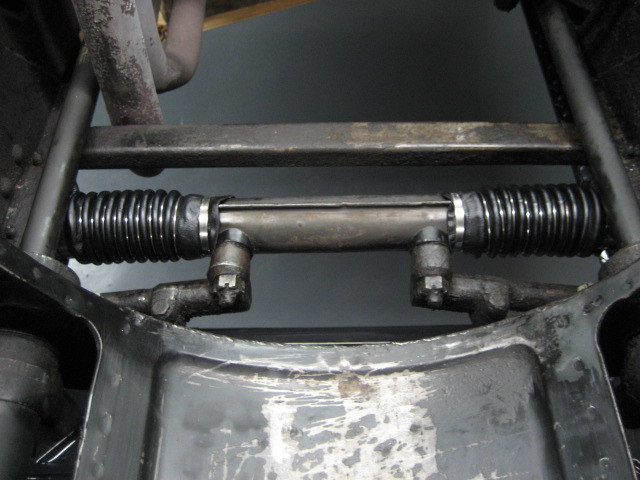

Ce n’est pas simple de les installer correctement, d’autant que la qualité d’ajustement des soufflets refabriqués est douteuse
15six_327

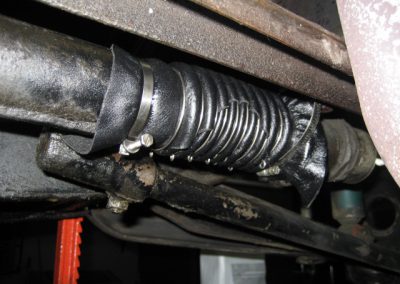

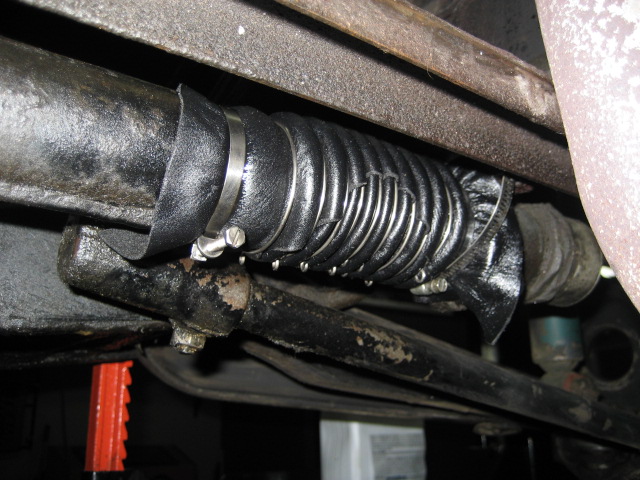

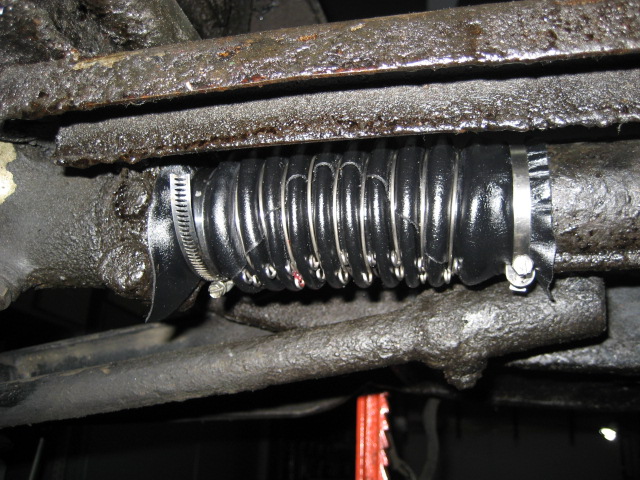

Je réutilise les colliers qui étaient installés précédemment…
15six_328
… mais je n’aime pas le résultats…
15six_329

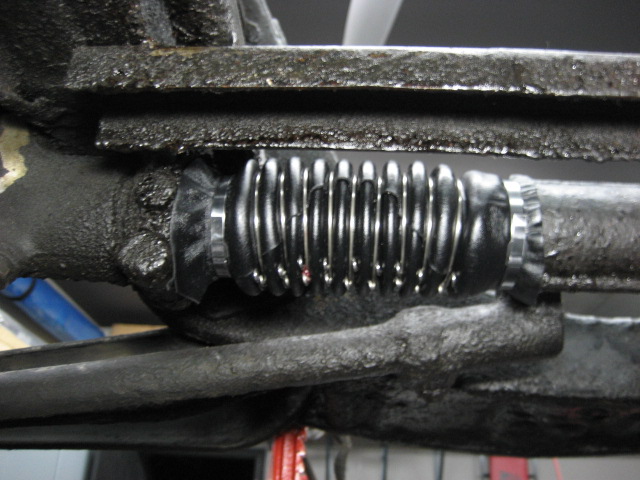

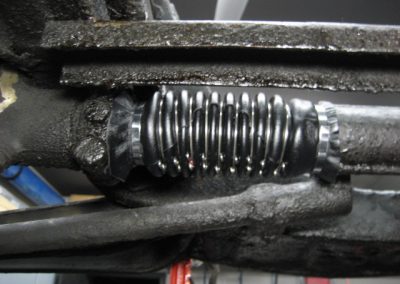

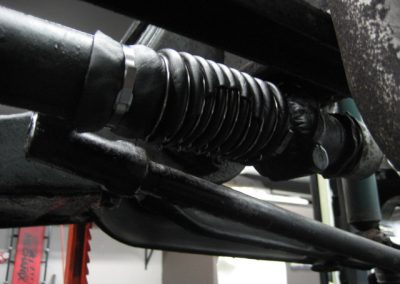

… alors je les remplace finalement par des colliers Ligarex
15six_330
15six_331

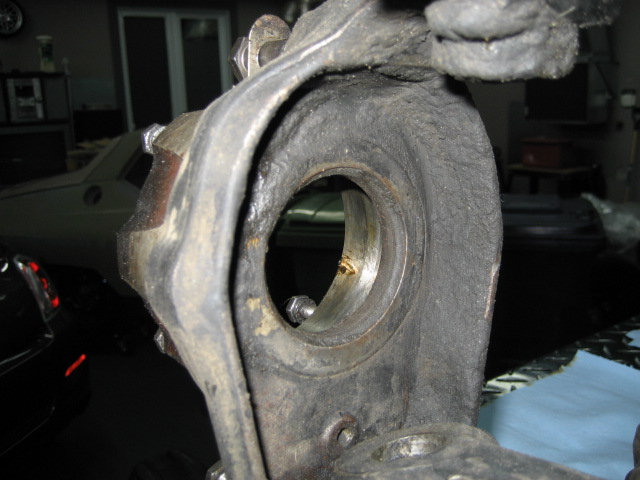

Ensuite je m’occupe des joints spi des pivots. Ici on le devine à peine sous la crasse…
15six_332

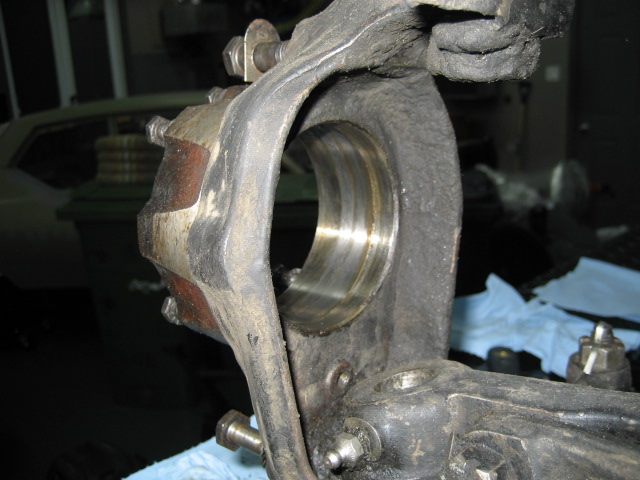

… mais une fois enlevé on voit la différence
15six_333

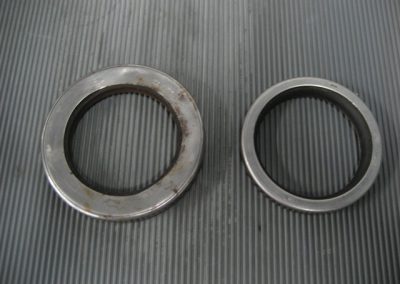

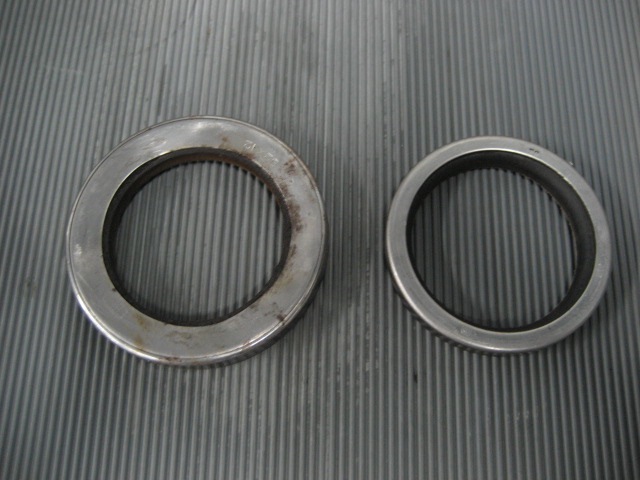

À gauche le joint extérieur (côté cardan) et à droite le côté intérieur (côté tambour de frein). Je vais essayer de trouver des joints équivalents car je n’aime pas ceux que les spécialistes des pièces de Traction Avant nous vendent, je risque d’avoir le même problème qu’avec les joints spi des sorties de boîte
15six_334

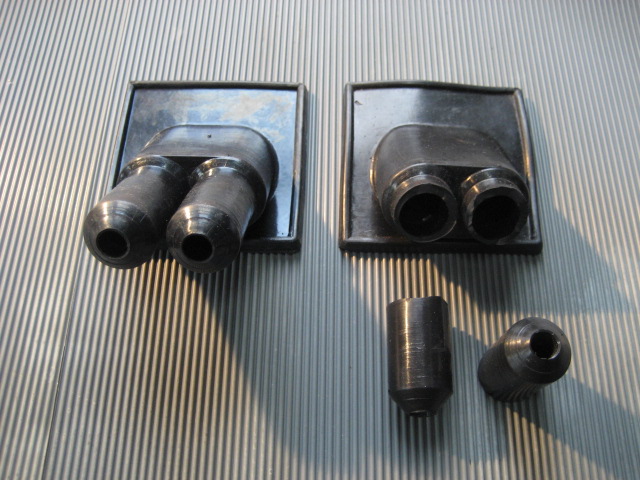

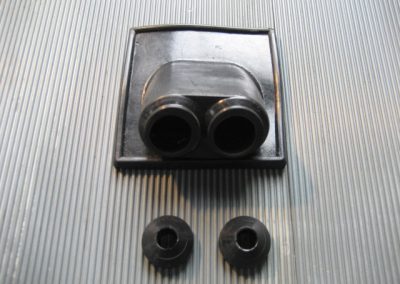

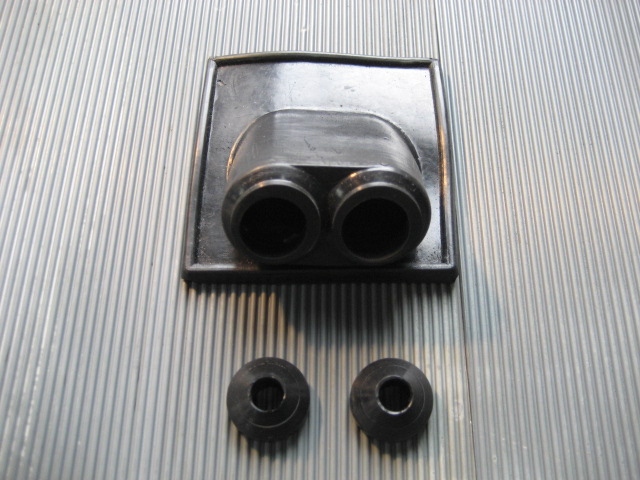

Ici un autre problème avec les pièces refabriquées: le caoutchouc des commandes de boîte est trop long…
15six_335
… alors je coupe dans le but de conserver uniquement les extrémités…
15six_336

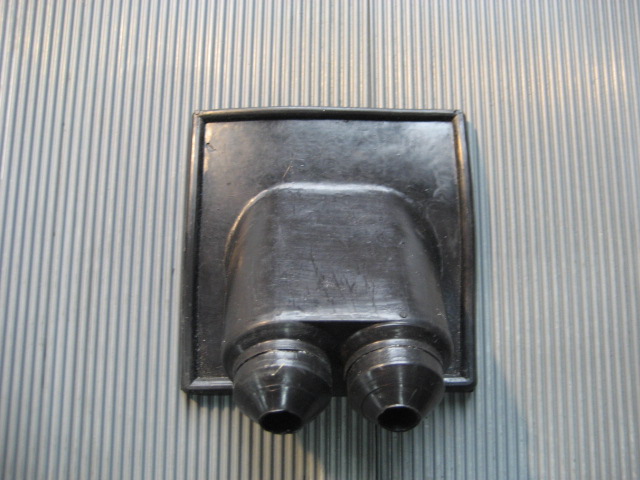

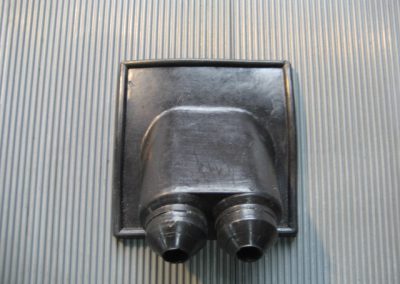

… et voilà le résultat après collage
15six_337
15six_338

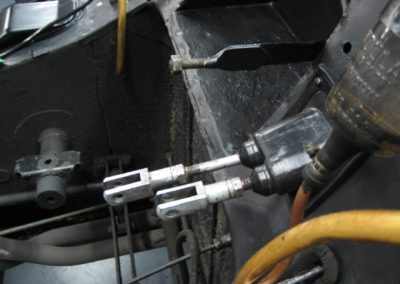

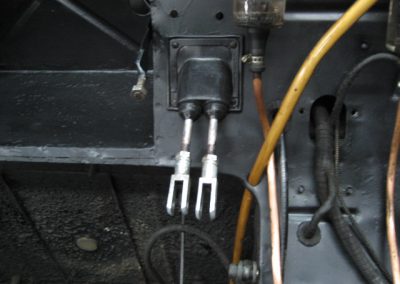

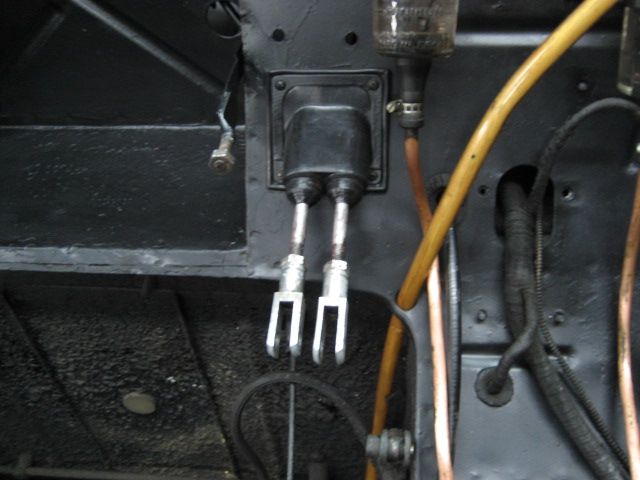

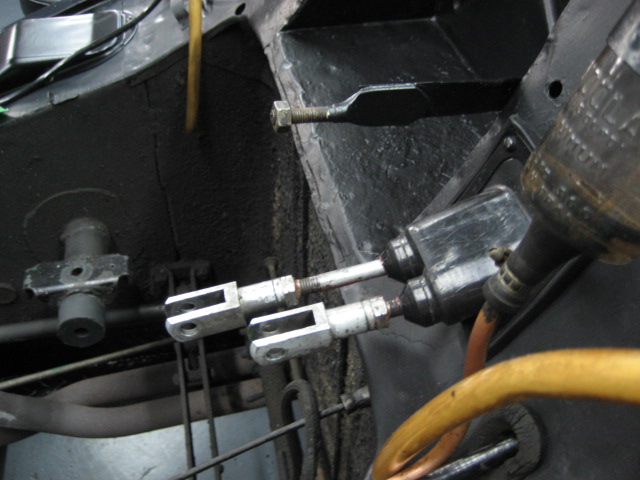

C’est propre et les commandes ne toucheront plus le caoutchouc même en position extrême
15six_339

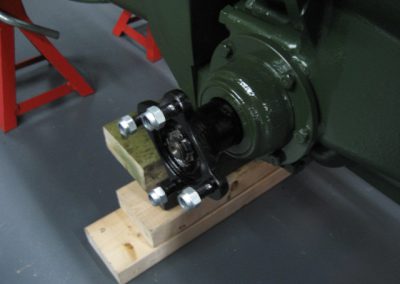

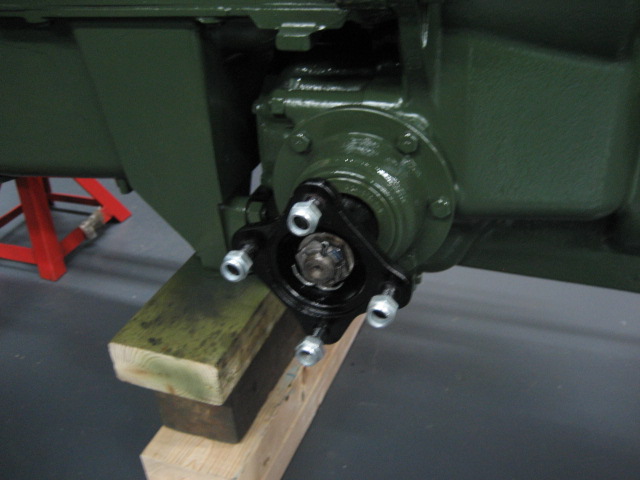

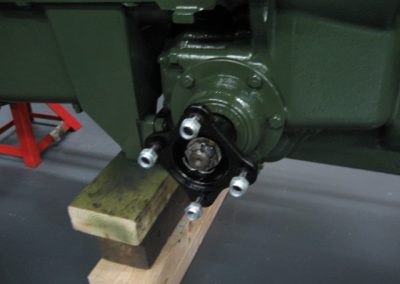

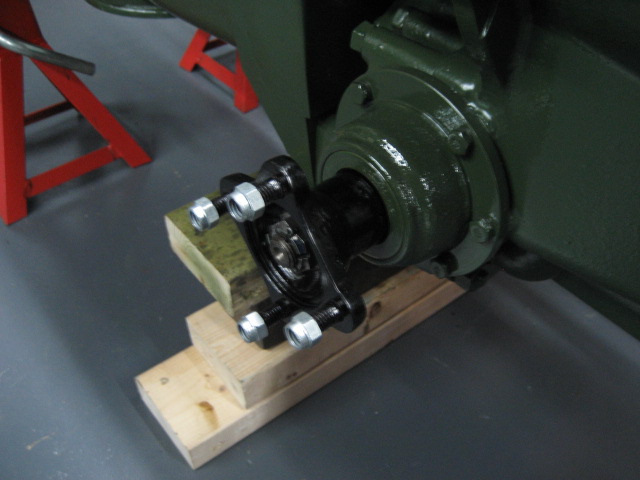

Ici les plateaux d’entraînement remontés, ils sont neufs pour espérer une bonne étanchéité (mais là encore, ce sont des pièces refabriquées alors je me méfie)
15six_340
15six_341
Étape importante ensuite avec le remontage des freins avant
15six_342

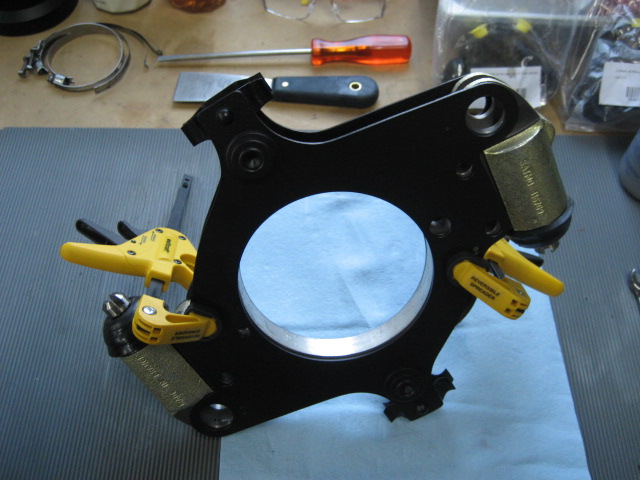

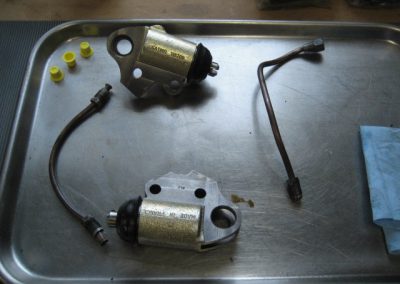

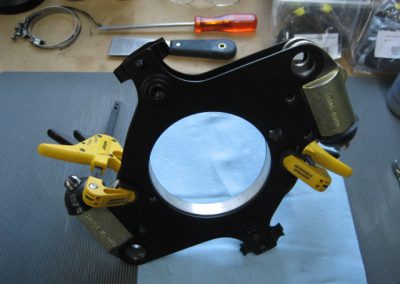

Les cylindres sont neufs et j’ai repeint les diverses tôles donc c’est assez joli
15six_343

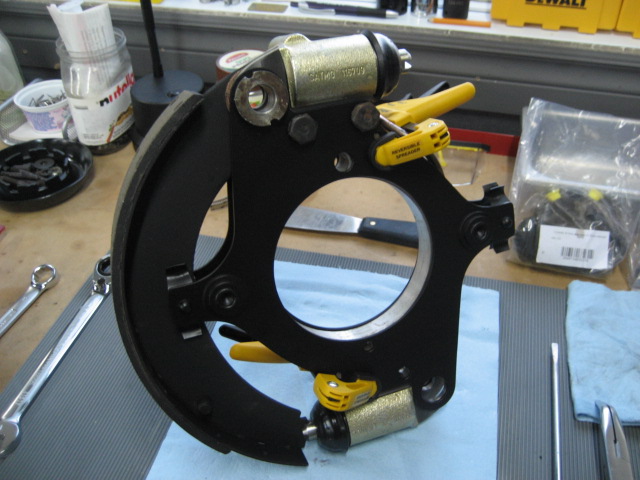

Les deux flasques doivent être maintenues en place, mais pour l’instant ce n’est ni difficile ni risqué
15six_344
15six_345

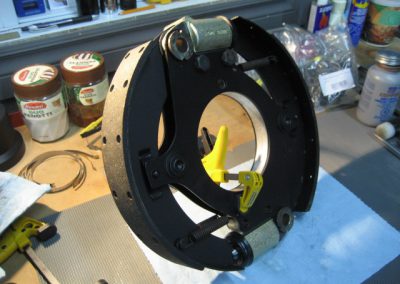

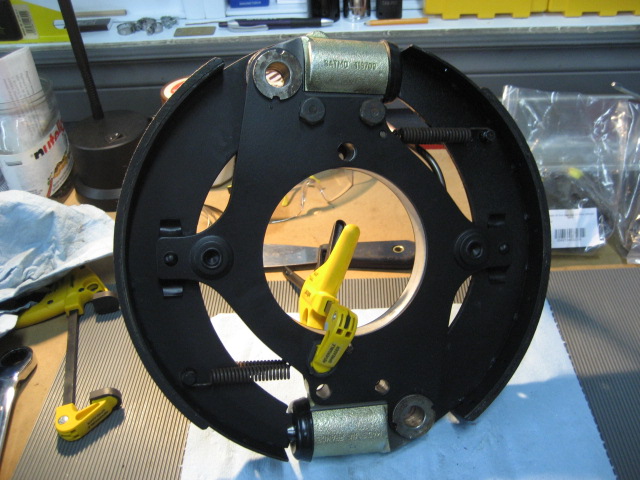

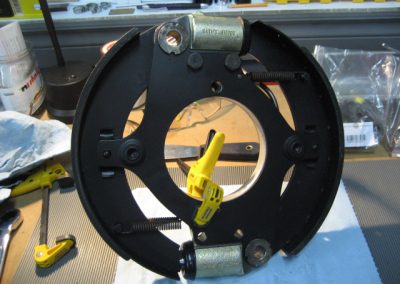

C’est lors de l’installation des ressorts des mâchoires de frein que l’opération devient complexe…
15six_346
… si on ne maintient pas les deux flasques correctement, on peut facilement se prendre les ressorts dans la figure 😉
15six_347

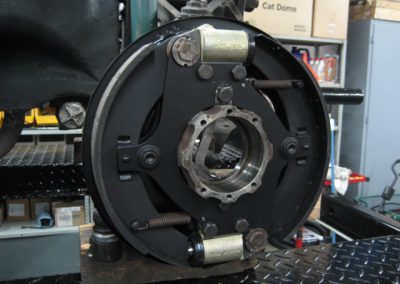

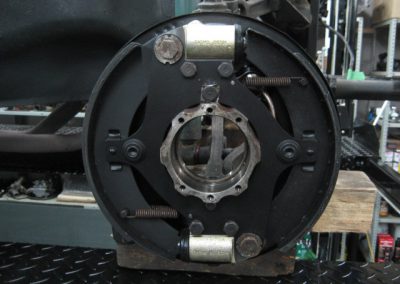

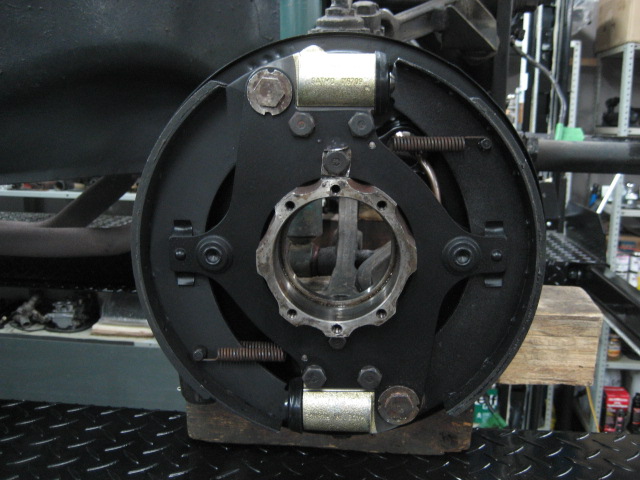

Voilà le tout remonté du côté droit
15six_348

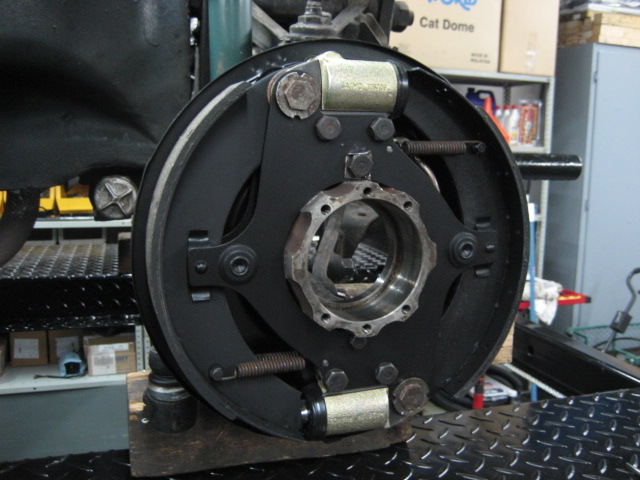

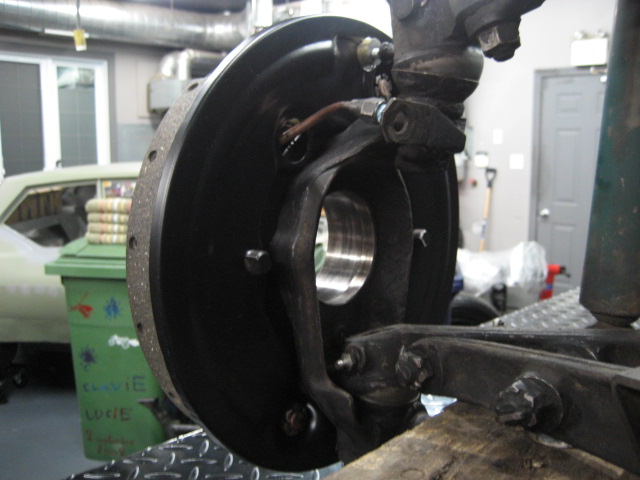

Les garnitures de frein sont neuves. Elles ont été collées et non pas rivetées
15six_349
15six_350

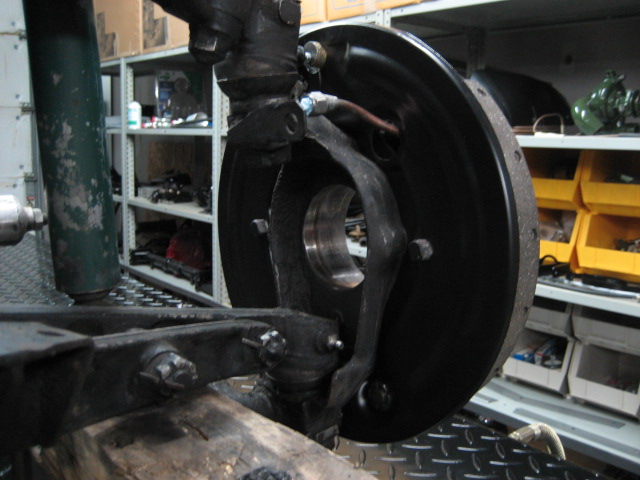

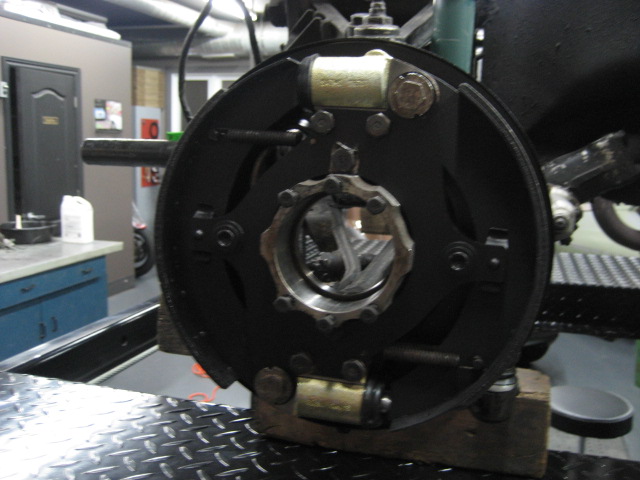

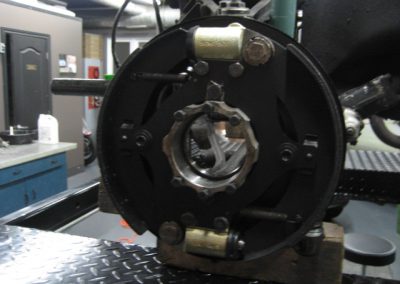

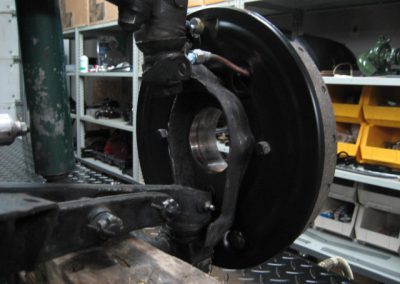

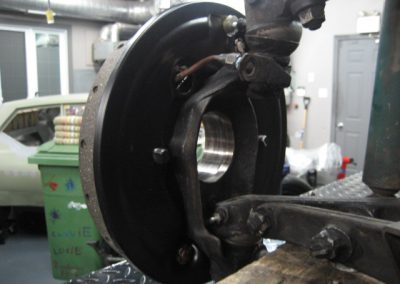

Même résultat du côté gauche. Je suis fier de n’avoir reçu aucun ressort dans l’oeil 😉
15six_351
15six_352

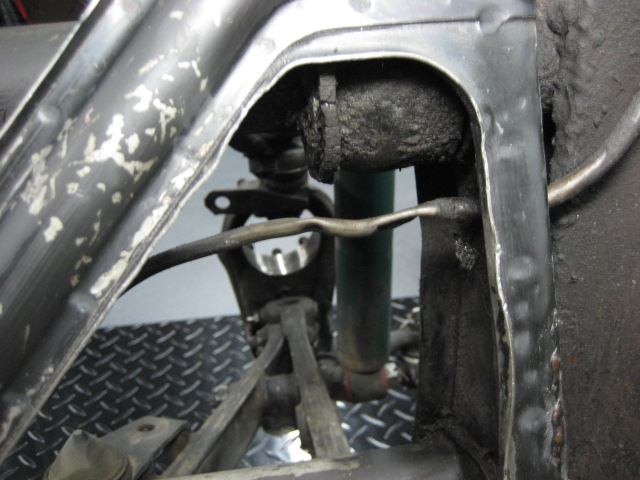

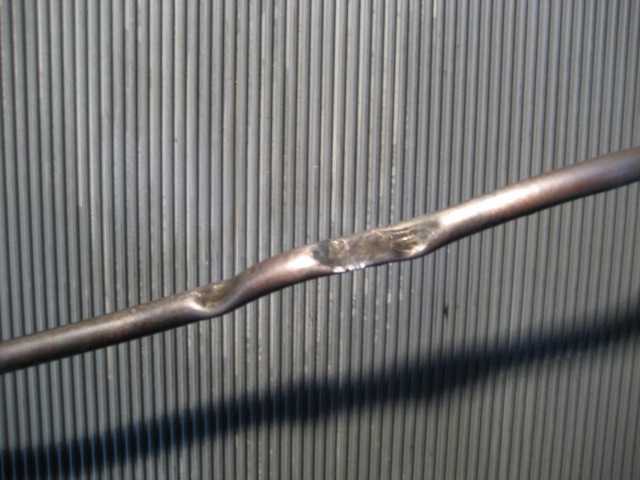

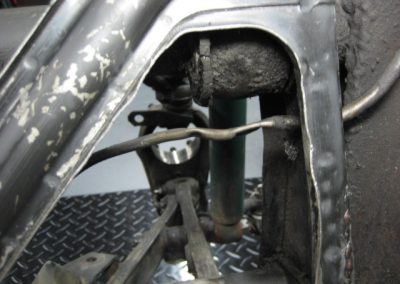

En parlant de freins, j’avais constaté que la conduite de frein était endommagée du côté droit…
15six_353

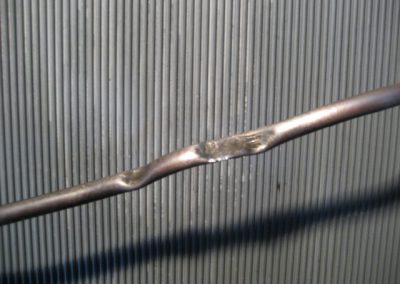

… elle est irrécupérable…
15six_354

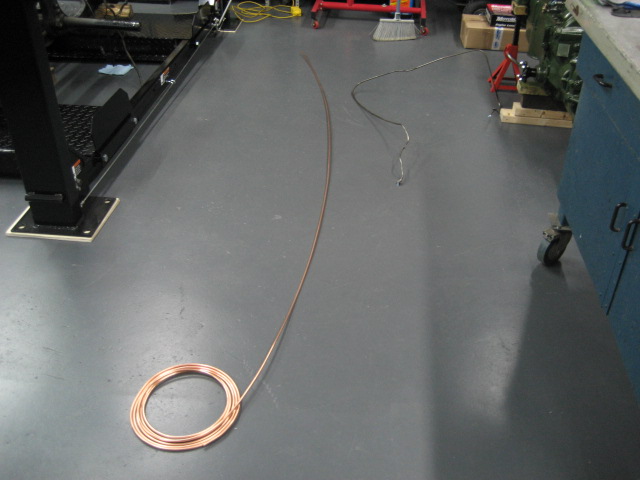

… alors mon fournisseur me vend du tuyau de cuivre, même si j’ai un doute sur la matière utilisée à l’origine
15six_355

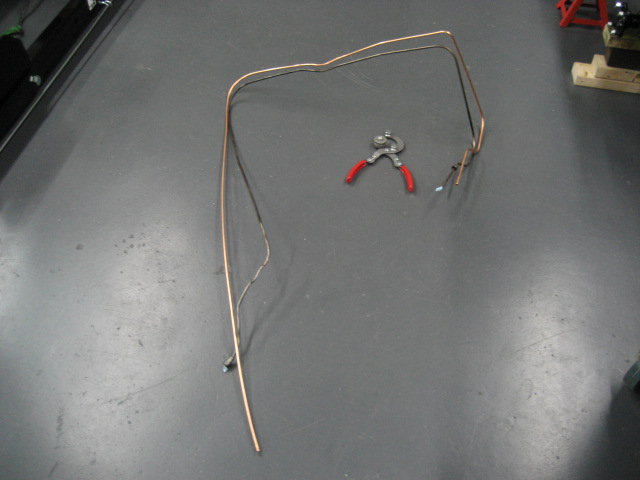

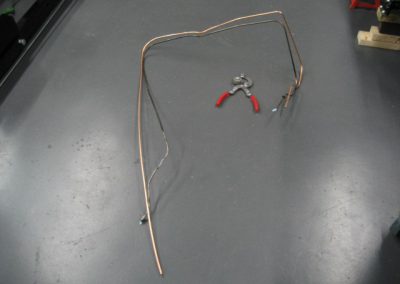

Je forme le tuyau du mieux que je peux
15six_356
15six_357

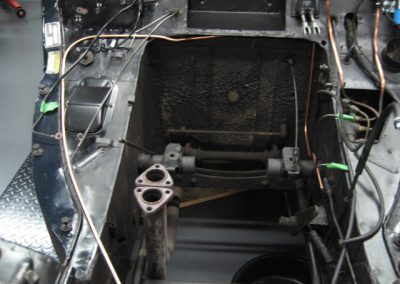

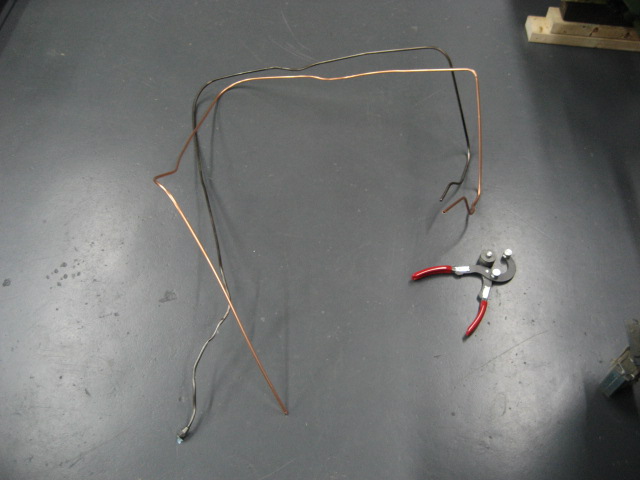

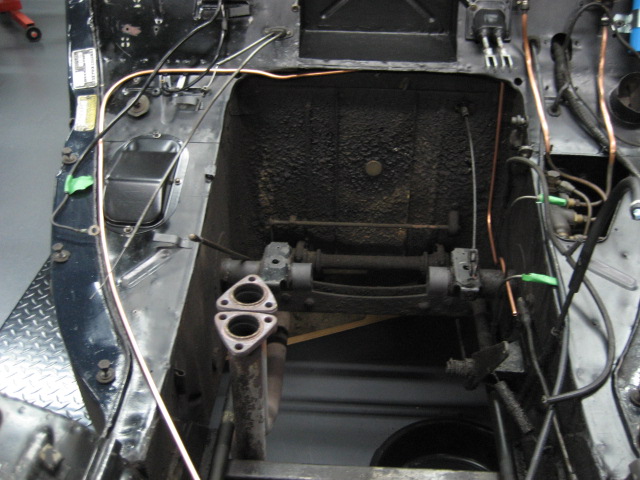

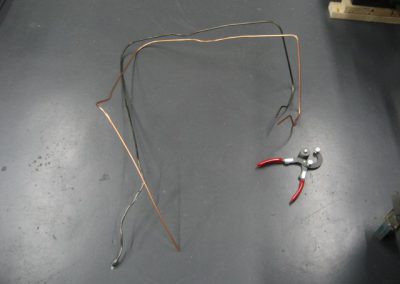

Cela commende à prendre forme…
15six_358
… mais quand je découpe les deux tubes je vois bien que le tuyau d’origine est bien plus difficile à couper donc il n’est pas simplement en cuivre, du moins pas à 100 %…
15six_359

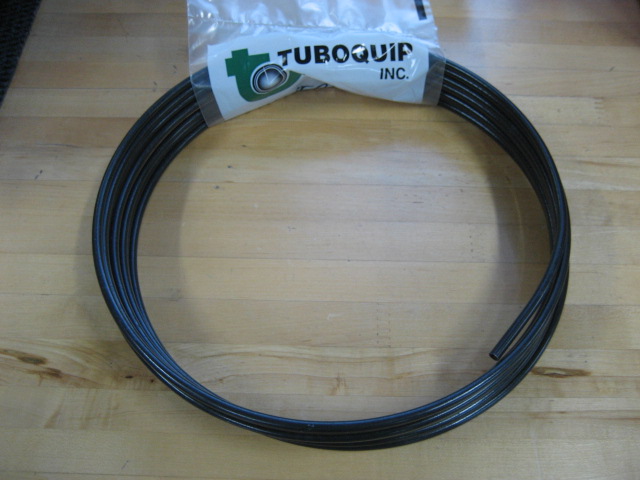

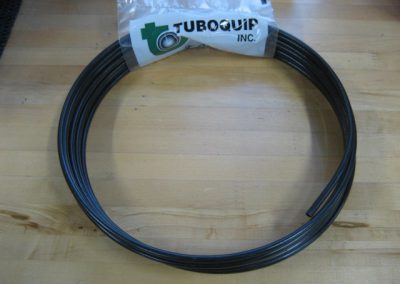

… alors mon fournisseur me trouve un tuyau d’acier dédié aux systèmes de freinage. Il est protégé de la corrosion, d’ou sa couleur verte et l’intérieur semble cuivré. Cela devrait être mieux mais il sera plus dur à former !
15six_360

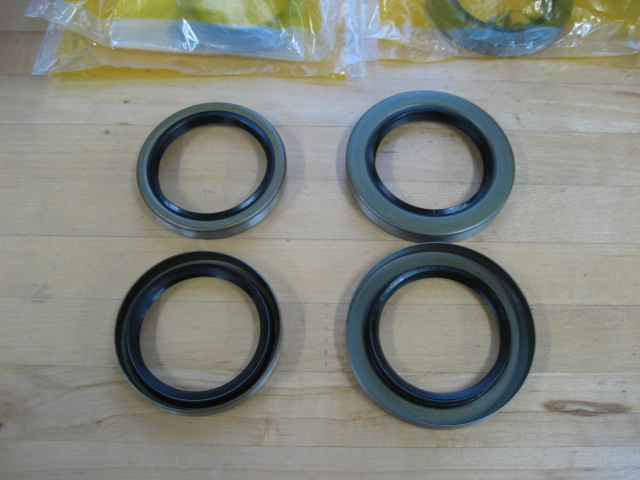

Entre temps j’ai trouvé des joints spi pour les pivots de roues, ils sont en acier, c’est ce que je cherchais, j’espère donc qu’ils seront faciles à installer
